故障现象“：黑屏”、无字符，有伴音。原维修者判断是显像管发光条件不具备。观察灯丝亮，测显像管阴极电压为 125 V 发光值，加速极为 280 V(正常值为400 V)。调节行输出变压器 T480 上的加速极电位器，加速极电压上升到 400 V，但仍“黑屏”无字符，怀疑是显像管无阳极高压或阳极电压低。更换行输出变压器，故障依旧。于是改查亮度通道及前级的 TV/AV 信号切换电路、图像信号分离电路、公用通道，均没有发现故障点。

故障分析：Mμ 两片机属老式机芯，字符信号和图像信号在显像管阴极会合，如果亮度通道及前级电路有问题，只会导致“黑屏”但不影响字符显示。本机既无光栅又无字符，应重点检查使显像管不具备发光条件的相关电路，没必要检查亮度通道及前级电路。

检修：(1)观察显像管灯丝亮，测量视放板加速极电压为 125 V 正常值，加速极为 400 V，是显像管发光条件具备的表现。

(2)向右调节行输出变压器上的加速极电位器，强行提高加速极电压，看屏幕反映以确定检修范围。一般来讲，出现一条亮线是场有问题，出现灰暗带有回扫线纯净光栅是亮度通道截止。本机灯丝亮但显像管不发光，加速极电压最高仅能升到 450 V，正常时可达到600 V 以上。这样故障浮出水面。

(3)把加速极引线从视放板上焊下，测量引线电压可达到 700 V。这说明行输出变压器正常，故障在相关管座或加速极滤波电容。拔下视放板，打开管座尾盖发现有绿霉点，是聚焦极对地漏电的典型表现。

更换管座后，出现光栅但亮度高。调节加速极电位器，亮度恢复正常。

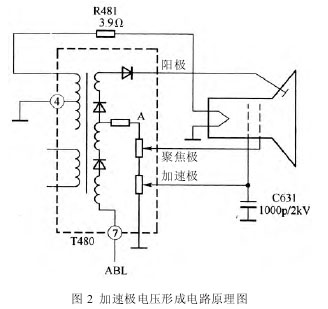

该机的显像管发光条件电压形成电路如图 2 所示。显像管管座聚焦极漏电，通过行输出变压器聚焦极电位器使 A 点电压下降，除导致加速极电压下降外，还会导致阳极电压下降，使对阴极发射的电子吸引力不足，引起显像管不发光。

检修提示：显像管管座聚焦极漏电引起“黑屏”是很常见的一种故障，其最大特点是开机若干时间自动恢复正常。维修人员据此可直接更换管座，不需进行任何测试。本机维修之所以走了弯路，主要原因有二个：

其一是，此机管座漏电严重，在开机检修的较长时间内没有出现光栅；

其二是，显像管发光条件正常，阳极高电压因电压过高无法测量，此部分电路单独损坏的概率为零，加之阳极电压是加速极、聚焦极电压整流升压形成的，检修时往往根据加速极电压正常推理阳极电压也正常；

其三是，原维修单上没有维修人员询问电视机故障发生过程的原始记录，给复修人员分析故障带来困难。所以，了解故障发生过程及前兆，对分析故障原因是非常必要的。
