首先通电开机，分别输入HDMI/TV/VIDEO 信号，观察故障是否排除。若故障排除，则检查 N24 的④脚和⑧脚是否有行、场同步信号输入。

若有行、场同步信号输入，则检查 CPU部件是否不良；若无行、场同步信号输入，则检查 N24 的①、⑤脚是否有输入信号；若有输入信号，则检查 N24 是否损坏。

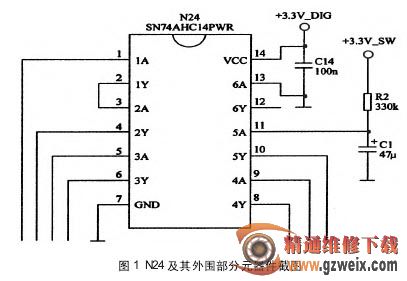

实际检修中，因 N24 损坏而引起此类故障较常见。N24 及其外围部分元器件截图如图 1 所示。
