CH—16 超级单片 1：超级单片先后采用 TDA9370、CH05T1602、CH05T1604、CH05T1607 等。适用机型有：SFl498、SF2115、SF2119、SF2139、SF2151、SF2186、SF2198、SF2199、H2115S 等超级单片系列彩电。
CH—16 超级单片 2：超级单片先后采用 TDA9373(CH05T1606)等。适用机型有：PF2598、PF2915、PF2939、PF2986、PF3415、SF2998、SF3498F、H2515S、H2598S、H2998S 等超级单片系列彩电。
CH—16 超级单片 3：超级单片先后采用 TDA9373(CH05T1608)等。适用机型有 PF2992 等超级单片系列彩电。
CH—16 超级单片 4：超级单片先后采用 TDA9383(CH05T1601)等。适用机型有：SF2515、SF2915、SF2551、SF3498F、SF2951F、SF2598、PF2939、PF2598、PF3415、PF2986、PF2515 等超级单片系列彩电。
CH—16 超级单片 5：超级单片先后采用TDA9383(CH05T1603) 等。适用机型有：SF2939、SF2583、SF2539A、SF2583、SF2515A、SF3498、PF2515S、PF2598S、PF2998、PF2998S 等超级单片系列彩电。
CH—16A超级单片 1：超级单片先后采用CH05T1602、CH05T1604、CH05T1607(TDA9370PS—N2)等，适用机型有：SF2136、SF2150、SF2183、PF2115、PF2139、PF2150、PF2183、PF2198 等超级单片系列彩电。
CH—16A超级单片 2：超级单片先后采用 CH05T1609(TDA9370PS—N2)、CH05T1623(0M8370PS)等。适用机型有：SF2111、SF2199(F04)、SF2198(F04)、SF2186(F04)、SF2183(F04)、SF2136(F04)、PF2155、PF2195、PF21118、PF21156、PF2163(F04)、PF2163、PF2165 等超级单片系列彩电。
CH—16D超级单片：超级单片先后采用 CH05T1611(TDA9373PS—N2)、CH05T1621(0M8373PS)等。适用机型有：PF3495、PF2995、PF2595、PF25156、PF25118、PF2588(F6)、PF29008、PF29118、PF2985(F06)、SF2588(F6)、PF2983(F05)、PF2992(FBO)、PF2939(F05)、SF2583(F05)、SF2598(F06)、SF2539(F05)、SF2511(F06)、SF2911(FB0)、F2911F(FB0)、SF3488(F06)、F3411(F130)、SF3411F(F130)等超级单片系列彩电。
长虹 CH—16 机芯小屏幕机型开关电源采用类似三洋 A3 机芯，由分立元件组成的开关电源。副电源取自主电源，待机采用短路行推动管激励脉冲的方式；大屏幕彩电采用以 STR—F6654、STR—F6454、STB—G5653等厚膜电路为核心的自激、并联开关电源；副电源取自主电源，待机采用降低主电源输出电压的方式。主电源主要为行输出、伴音功放和微处理器提供电源，行输出电路工作后，再为小信号处理电路、场输出电路、视放电路和显像管电路提供电源。
长虹 CH—16 机芯，一是在开关电源电路，设有过压、欠压、过流保护电路。发生故障时，采用停止工作的方式；二是在超级单片电路中，设有 EHT、ABL、BLK 检测引脚，当上述引脚电压变化范围超出设计值时，超级单片采取保护措施；其中高压检测 EHT、自动亮度检测ABL 引脚电压超过标准值时，采取切断行激励脉冲的保护措施；暗电流检测 BLK 引脚检测到三基色电流不平衡时，自动调整白平衡，严重不平衡时，采取黑屏幕保护措施。有关 CH—16 机芯开关电源的原理与维修很多书籍和期刊均有介绍，本文主要介绍长虹 CH—16 机芯超级单片设置的保护电路的原理与维修。
一、保护电路工作原理
长虹 CH—16 机芯超级单片彩电，由于开发的系列彩电较多，各个系列的功能和电路均有差异，本文以具有代表性的 CH—16D 和 CH—16 超级单片 4／5 系列彩电为例，介绍其保护电路的原理与维修（其他 CH—16机芯系列彩电保护电路与其基本相同，只是个别机型的元件编号不同，均可参照维修）。

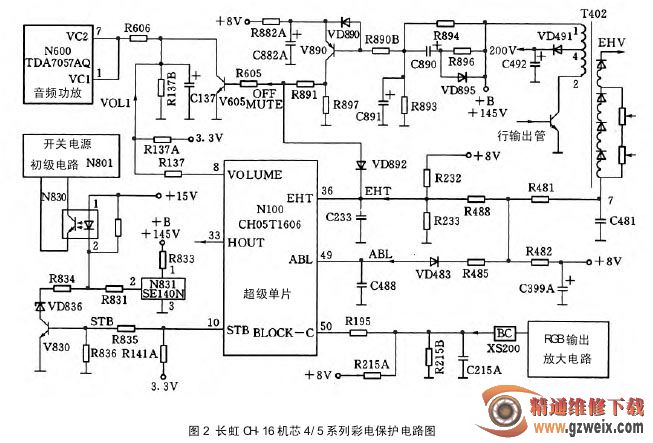

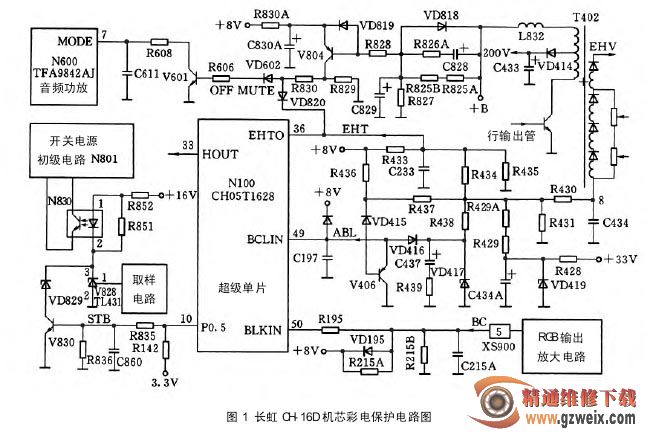

CH—16D 超级单片系列彩电保护电路如图 1 所示。CH—16 超级单片 4／5 系列彩电的保护电路如图2 所示。两者的工作原理基本相同，只是保护电路的元件编号不同、保护检测电路外部结构不同。CH—16D 超级单片系列彩电的 EHT 和 ABL 检测电路比较复杂，而 CH—16 超级单片 4／5 系列彩电的 EHT 和ABL 检测电路比较简洁，下面主要介绍 CH—16D 超级单片系列彩电保护电路的原理 （CH—16 超级单片4／5 系列彩电和其他 CH—16 超级单片彩电保护电路可参照维修）。
1. 待机控制电路
待机控制电路由 N100 的⑩脚外部的 V830、VD829和光电耦合器 N830 组成，如图 1 左侧所示。开机时N100 的⑩脚输出低电平，使 V830 截止，对光电耦合器N830 的②脚电压不产生影响，开关电源输出电压由取样误差放大电路 V828(TL431)控制，开关电源输出高电平正常开机电压；待机时，N100 的⑩脚输出高电平，V830 饱和导通，通过 VD829 将光电耦合器 N830 的②脚电压拉低，N830 内部光敏三极管导通加强，开关电源输出电压降低，进入待机状态。
