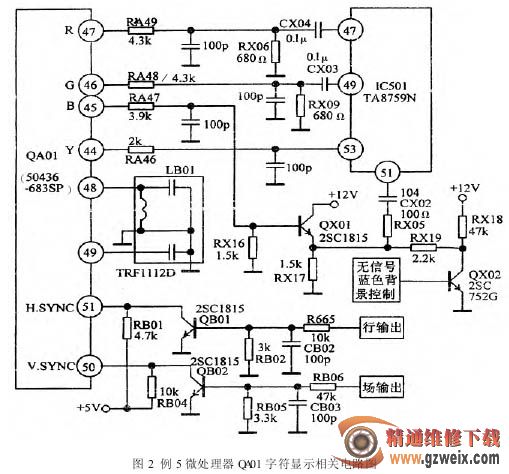

有光栅，说明扫描电路正常。无图像，说明信号通道堵塞。查 IC501(TA8659N)的58脚亮度信号输入端、53脚色度信号输入端，均正常，查輱訛輩脚TV/EXT 切换信号输入端时，发现其为高电平 1.8 V ，处于外部信号输入状态。该机型的外部信号输入是微处理器 QA01(M50436—683SP)的45、46、47脚输出的 R、G、B 屏显信号。相关电路如图 2 所示。

当字符显示时，QA0144脚由低电平转为高电平，并通过 RA46 送至 IC501 的53脚，进行快速消隐和内、外信号切换。

导致 QA0144脚输出错误(始终为高电平 3.8 V)的原因，主要是屏显电路失常。在本机中，QA0148、49脚的内、外元件为屏显振荡器，51、52脚为字符定位的行、场同步信号输入端。

用示波器检查屏显振荡波形，正常，51脚行脉冲输入波形正常，50脚则无场脉冲输入。接着查 QB02 基极，有很小的脉冲波形，在 RB06 的前端有基本正常的波形，拆下 CB03(100 pF)测量，已严重漏电。

措施：更换 CB03(100 pF)后，图像屏显均恢复正常。
