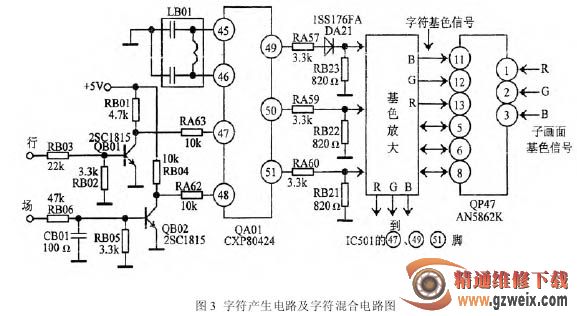

图、声正常,仅是无字符显示,故障部位主要在字符产生电路及字符混合电路。相关电路如图 3 所示。
东芝 2929KTP 的屏幕字符显示电路由字符产 生 电 路 微 处 理 器QA01(CXP80424-146S)、字符放大(由 R、G、B 开关 电 路 部 分 的 QX33、QX34、QX35 完成)、字符基色信号与子画面基色信号混合电路 PIP 电路部分的 QP47(AN5862)和字符钳位电路(PIP部分的 QP49,图 3 中未画出)等组成。
大、小画面均正常,说明混合开关 QP47 以后的电路正常,而字符放大部分互相独立的三路同时出现故障的可能性很小,当无字符显示时,应重点检查字符产生及混合开关电路。
用 0.33 nF 电容接于 QA01 的49脚与IC501的47脚之间,仍无字符显示,说明 QA01 无字符信号输出,系字符产生电路故障。经查,QA01 的47脚无行脉冲输入,导致屏显电路正常工作条件不能满足,而产生无字符显示故障。再查,发现 RB01 虚焊。措施:补焊 RB01,故障排除。
