利用不同的外接输入信号判断图像故障位置
来源:本站整理  作者:佚名  2012-09-28 06:08:38

维修技巧:在液晶彩电中,设置有比常规 CRT 彩电丰富很多的外接信号输入口,其中包括:AV 接口、S端子、YPbPr 接口、VGA 接口、DVI 接口、HDMI 接口等。其中的 AV 接口、S 端子、YPbPr 接口可以算作前端模拟信号处理电路,这些输入信号经过信号选择电路后都要送到图像解码电路进行处理;而 VGA 接口、DVI 接口、HDMI 接口可以看做是数字视频处理电路的一部分,一般来说,这几个输入信号都是直接送往数字视频处理电路,其中 DVI、HDMI 都属于数字视频信号,可以直接送到数字视频信号处理器,但 VGA 信号是 R、G、B 模拟色差信号,需要先经过模/数转换,在液晶彩电中有的电路方案使用独立的模/数变换器,有的电路方案将模/数变换器与数字视频信号处理器集成在一起。

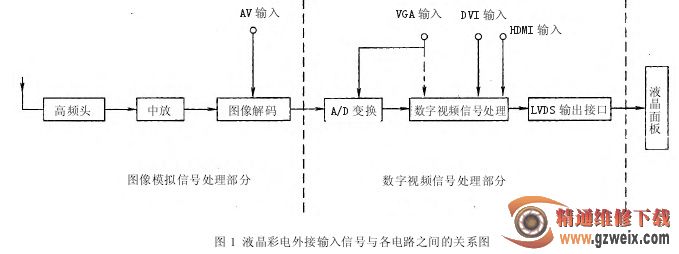

液晶彩电外接输入信号与各电路之间的关系如图 1 所示。从不同端口输入信号进行测试,可以反映出各相关电路是否正常工作。如果接收电视信号图像不正常时,可改从 AV 端口输入信号进行试验,若图像正常,说明故障在图像解码电路之前;若从 AV 端口输入信号图像仍不正常,可再从 VGA 或 DVI 端口输入信号,若图像正常,说明故障在图像解码电路;若从 VGA或 DVI 端口输入信号,图像仍正常,说明故障在数字视频信号处理部分。
