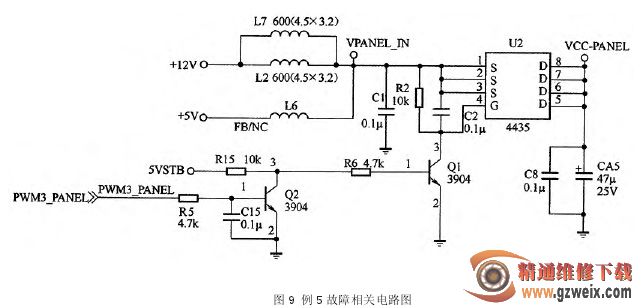

接上电源测量各个稳压 IC 的输出电压，均正常。用示波器测量主程序 IC(U13)，有正常的开机振荡波形。用示波器测量数据线排插 CON6，有显示图像的波形，但没有屏供电(12 V)。用万用表测量屏供电 IC（U2），有输入电压(12 V)，但无输出电压。U2 的④脚为控制端，④脚受 Q1 控制。测量④脚为 12 V 高电压，分析为 Q1 没工作。用电阻档测量 Q1 及外围元器件，发现 Q1 的基极限流电阻开路。将其更换后，故障排除。相关电路图见图 9 所示。
