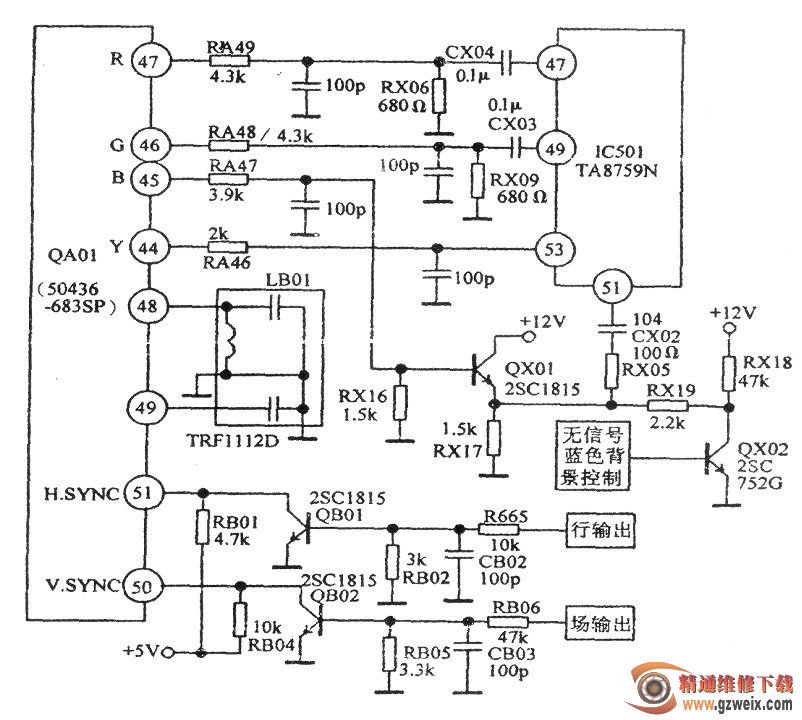

有光栅，说明扫描电路正常。无图像，说明信号通道堵塞。查IC501(TA8659N)的(58)脚亮度信号输入端、(20)脚色度信号输入端，均正常，查(53)脚TV/EXT切换信号输入端时，发现其为高电平1.8V，处于外部信号输入状态。该机型的外部信号输入是微处理器QA01(M50436-683SP)的(45)、(46)、(47)脚输出的R、G、B屏显信号。相关电路如图所示。

　　当字符显示时，QA01(44)脚由低电平转为高电平，并通过RA46送至IC501的(53)脚，进行快速消隐和内、外信号切换。

　　导致QA01(44)脚输出错误（始终为高电平3.8V）的原因，主要是屏显电路失常。在本机中，QA01(48)、(49)脚的内、外元件为屏显振荡器，(51)、(50)脚为字符定位的行、场同步信号输入端。

　　用示波器检查屏显振荡波形，正常，(51)脚行脉冲输入波形正常，(50)脚则无场脉冲输入。接着查QB02基极，有很小的脉冲波形，在RB06的前端有基本正常的波形，拆下CB03(100pF)测量，已严重漏电。更换CB03(100pF)后，故障排除。
