2.测量关键点电压，判断是否保护

    （1）判断是否进入保护状态

    由于保护时采取待机方式，如果开机的瞬间有+B电压输出，然后降为70 V左右，即可确定是进入保护状态；同时测量可控硅电路D471控制极电压，自动关机后，D471控制极电压由正常时的0V，变为0. 7 V,即可判断是进入保护状态。

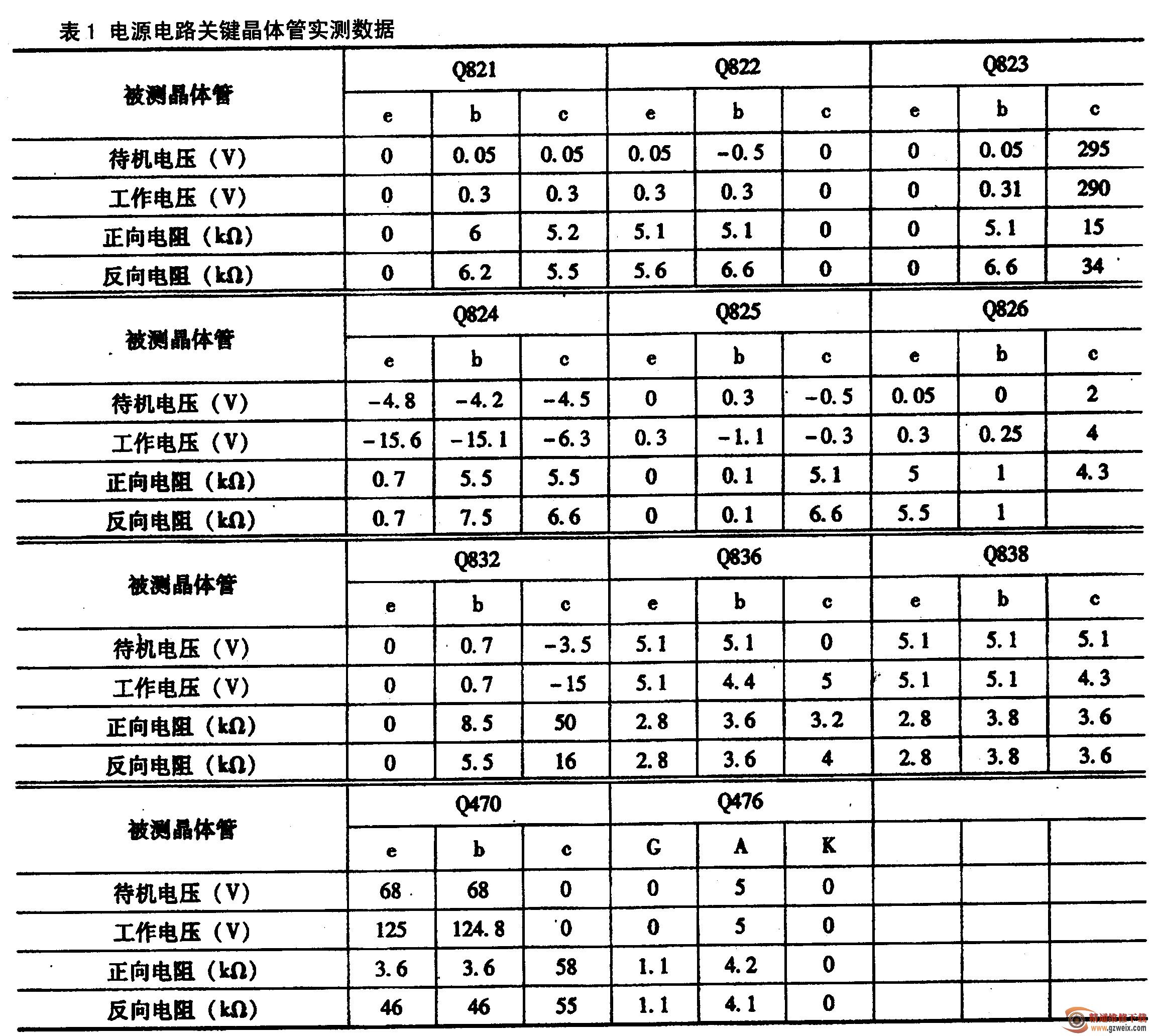

    对开关电源维修时，可对判断故障范围内的元件电压进行测量，表1是该开关电源和保护电路三极管的对地电压和电阻，供维修时参考（表1中数据用“500型万用表”在东芝28W3VD型机上测得）。

    2．判断是由哪路故障检测电路引起的保护

    进入保护后，各路电压消失或降低，靠可控硅自身维持控制极电压，无法在保护后，通过检测隔离二极管电压的方法进行判断，只能通过在开机后，未进入保护前的瞬间，测量图3中的测试点“a,b,c,e,f "电压，哪个电压在开机瞬间突然上升，则是哪路故障检测电路引起的保护："a点”电压瞬间上升，是行过流检测电路引起的保护；"b点”电压瞬间上升，是行过压检测电路引起的保护；"c点”电压瞬间上升，是场输出过流检测电路引起的保护；"f点”电压上升是阳极高压过高保护所致；“e点”电压正常时低于33 V，高于33 V为＋B过压保护电路启动。也可在解除保护后，测量“a、b,c,e,f点”电压，哪个电压为高电平，则是哪路故障检测电路引起的保护。

    由于各路过流、过压检测电路只在保护前的瞬间输出高电平，维修时需要一直观察电压表的指针和读数，费时费力，且表针和读数一闪而过，不易抓测到瞬时的触发电压，故检修时，建议采用“自制保护检测小仪器”进行测量：将检测线串联到“a,b,c点”，代替人工对各个保护检测电路进行监测，省时省力，测量准确无误。

    3．解除保护，观察故障现象

    （1）从故障检测电路采取措施，解除保护状态

    可采用开路和短路两种方法：一是逐个断开各个保护取样电路与可控硅D471控制极的连接：行过流保护电路断开D472，行过压保护电路断开D474，场过流检测电路断开D490，并重新启动电视机试之；二是逐个短路各个取样电路的三极管e-b极：行过流保护电路短路Q470的e-b极，场过流保护电路短路Q490的e-b极，并重新启动电视机试之。如果断开那个保护电路与可控硅D471控制极的连接或短路那个保护电路取样电路的e-b极，重新开机后，开关电源退出保护状态，则是该保护电路动作，触发可控硅，使开关电源进入保护状态的。

    （2）从保护执行电路采取措施，解除保护状态

    这种状况可采用开路和短路两种方法。“开路法”和“短路法”从两处下手：一是保护执行电路D471输入端与故障检测电路输出端的连接点，即图3中的“d点”断开或对地短路；

    二是保护执行电路与待机控制管的连接点，即图中的“e点”断开。退出保护状态后，开机观察电视机的故障现象，对相应的电路进行检修。如果电视机工作正常，属误保护，检修保护电路。

    4．追踪自检信息，检测故障电路

    东芝F2DB、F3SS大屏幕机芯和F3SSR宽屏幕机芯，具有故障自检显示功能，检修时可充分利用自检信息显示功能，根据自检信息提供的线索，对所提示的故障部位或故障电路进行检修。
