检修东芝2550XP型彩色电视开机呈无噪点的白光栅
来源:本站整理  作者:佚名  2012-11-06 14:01:42

从故障现象分析,电源行/场扫描及微处理器部分基本正常,故障可能出在亮度信号通道或视放电路部分。首先检查视放电路,测视放部分各三极管电压,基本正常;同时调节亮度时光栅明暗也相应变化,由此说明视放电路无异常。因伴音正常,且隐约有图像,所以判断中放及AV控制部分基本正常,故障范围缩小到亮度、色度、偏转处理集成块Q50l(M52707SP)及其外围电路。该集成块的串行时钟(SCL)线及串行数据(SDA)线直接挂于微处理器上,接收微处理器发出的时钟信号和数据信号,完成解码而实现亮、色处理。如果Q501不能正常工作,则不能解出SCL信号及SDA信号,就可能导致亮度、色度方面出现问题。断开Q501的(11)脚外接电阻R208、(14)脚外接电阻R209,测其SCL((11)脚)、SDA((14)脚)对地(⑤脚)电阻值为无穷大(而正常电阻值应为300kΩ)。更换M52707SP后,故障排除。

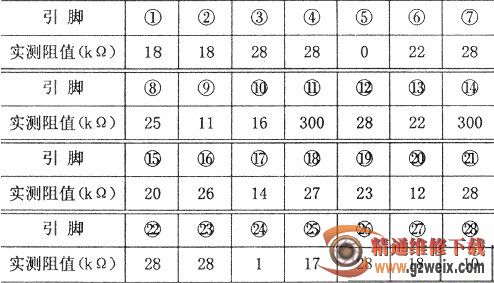

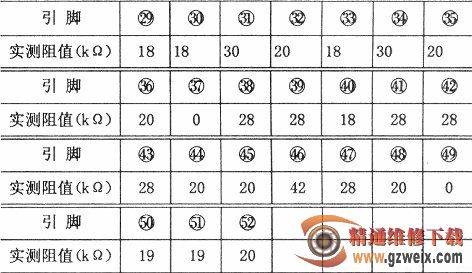

  用MF30型万用表R×lkΩ档,红表笔接M52707SP的⑤脚,用黑表笔测量其阻值,见表所示(仅供参表1M52707SP各引脚直流电阻考)
