分析检修：行幅小和枕形失真是本机的重点问题。开盖观察无明显变色部位，估计故障原因有两种可能，一是逆程电容容量减小；二是枕校部分有开路性问题，或枕校电路停止工作。

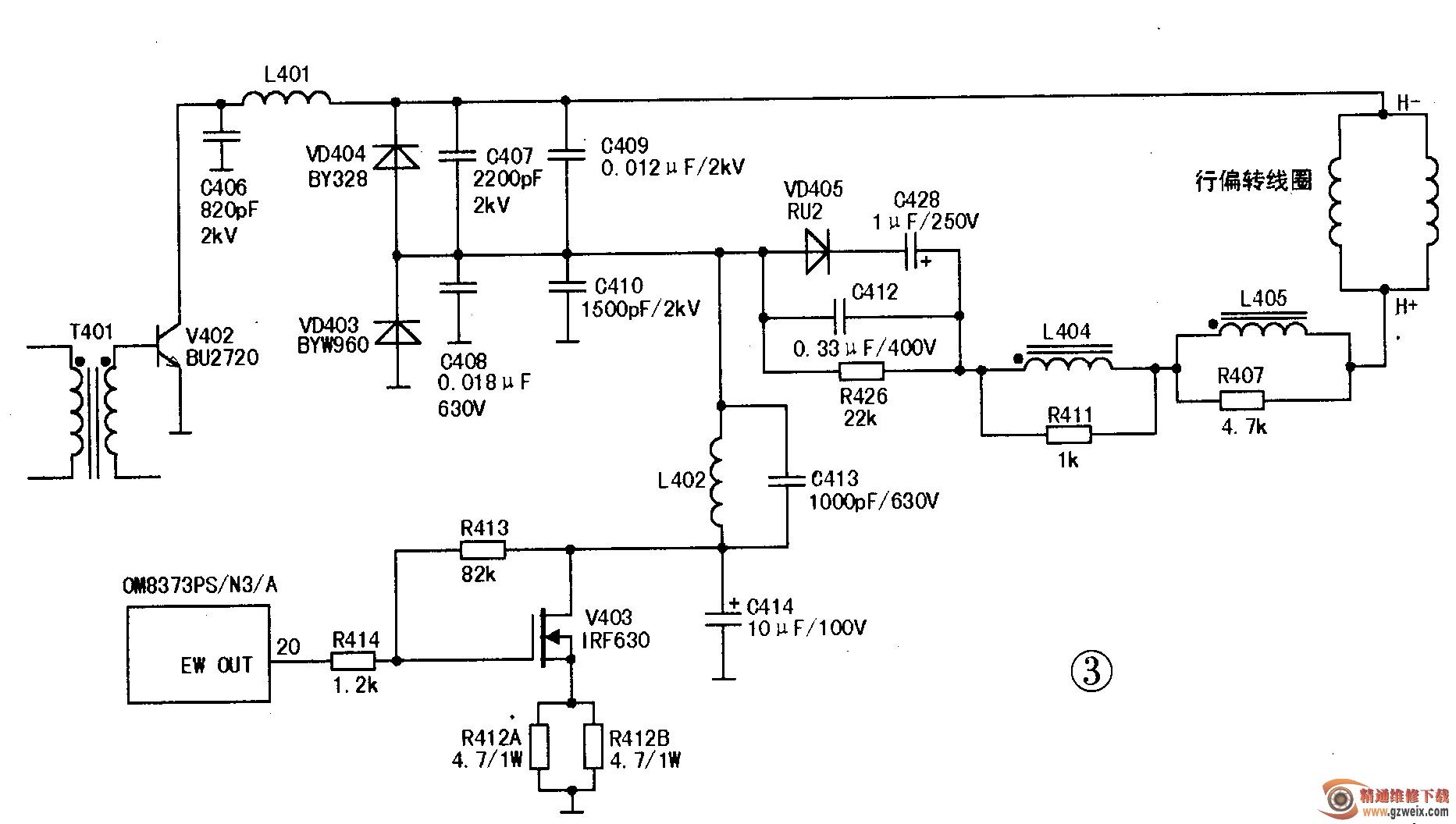

    在路检查枕校管V403( IRF630 )、高频滤波电容C414和隔离电感L402均正常，如图3所示。测枕校管漏极电压为15.6V，超级芯片OM8373PS/N3/A 20脚（EW输出）电压为3.2V，均正常。检查逆程电容C407 , C408 , C409 , C410容量与标识一致，在C407两端并联一只8200pF/2kV电容后行幅拉大至满屏，但枕形失真依然存在。

    通过上述检测，判断硬件故障的可能性不大，决定从软件着手。按本机面板V一键使音量为“0”，同时按本机菜单键和遥控器静音键进入维修状态后，屏幕显示“S”和“TAB”，按“P+/P-”键翻页，按“V+/V-”键修改数据。

    先调出5HA（行幅调节）的值为"20"（取值范围为0-3F），当将其值调到“3F”、时行幅为最大，但右边仍有1 cm左右不满；接着调出5EW（东西枕校）的值为“20”（取值范围为0-3F)，当将其值调到“32”时枕形失真现象消失；最后调出5VA（场中心）的值为“29”（取值范围为0-3F）,当调到“29”时场中心正常。

    在完成上述调节后，在原逆程电容上并联一只2200pF/1600V电容后行幅正常。安装好后盖后再次开机，接上DVD信号，故障重现，莫非刚才修改的数据又丢失？转到刚才收看的CCTV-7频道，图像正常。这才想起，刚才在调总线数据的翻页过程中有以数字“6”开头的项目，是不是这些项目也需要调整呢？再次进入维修状态，将“6HA”,“6EW”, “6VA”的值分别调为“3F”“32”,“20”后，视频输入状态的图像也正常了。

    最后要解决声音问题，在收看CCTV-7状态下，将音量逐渐加大，能够在喇叭中听到很小但不失真的声音。该机伴音功放用的是TDA8944，测各脚电压均在正常范围，调出主菜单，显示内容如图4所示，“声音”下拉菜单的显示如图5所示。将重低音设置为“关”后，声音出现，试按“V-”键减小音量，音量无变化（即处于失控状态），但将音量减到。时无声，这说明声音问题仍出在总线数据上。重新进入维修状态，发现“OP1”状态为声音模式，当将其值调为“FC”时，声音可调且正常。再次调出主菜单时，主菜单内容已无“声音”一项，如图6所示。
