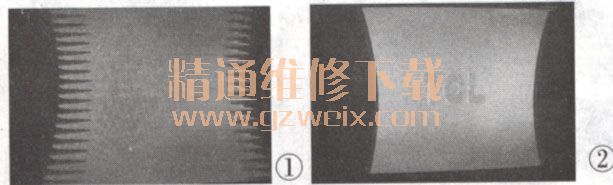

一台TCL HD29E64S高清彩电，声音正常，但图像呈锯齿状扭动，如图1所示，显示的厂标画面如图2所示。

    分析检修：开盖检查：行反馈脉冲支路中的行脉冲分压电容、电阻及稳压管，视放电源滤波电容，行振荡电路中的503晶振，行供电滤波电容，行推动级滤波电容，数字板供电滤波电容，都无异常现象；显像管尾板及主板上易虚焊的点都已补焊过，高压帽也清洗处理过，没有打火现象。

    先将该机的图像信号通过AV端输出，送给其他电视，图像显示正常，这说明故障机中的图像信号前级处理电路工作正常。用示波器测得电源输出的各路电压纹波都不大。测行反馈脉冲波形，幅度正常，但波形略有抖动现象，再测数字板上的行驱动脉冲，也有抖动现象，这应该是问题所在。

    行扫描电路是个闭环系统，数字板输出行驱动脉冲，经行推动及行输出放大后驱动行偏转线圈，并通过行输出变压器产生高压，再由电容分压取出脉冲，经稳压管限位后反馈给数字板，和电视行同步信号比较后控制行频保持同步。从故障现象看TCL厂标也扭曲，故障范围应在行扫描部分，因为TCL厂标是CPU输出的信号，它和电视信号不是一个通道，并且该机在无信号时光栅也不正常，可以排除电视信号中的同步信号有问题的可能性。接下来需要确定是数字板输出行驱动脉冲有问题，还是经行推动行输出后的反馈脉冲发生了畸变？因为行输出部分如有元件损坏也会影响行脉冲。

    该机小信号处理电路采用TB 1307，测其供电电压正常：分析认为，只有断开行扫描闭环系统，才能方便判断故障部位。TB1307的11脚输出行驱动脉冲，反馈脉冲送到⑩脚，如图3所示。试着断开行反馈脉冲开机（可以短路反馈脉冲稳压二极管D4），由于TB 1307接收不到反馈信号，约2s后自动关机。反复开机发现，在这2、内，行驱动脉冲及行输出的反馈脉冲波形稳定，且清晰干净，由此判断问题出在反馈脉冲进入TB1307后的处理环节中，也就是说故障在数字板土的TB 1307或相关外围电路中。

    该机型将高频头（包括AV等其他信号输入）、信号变频、CPU系统控制、小信号处理等电路全部做在一块线路板上，换数字板代价太高井子细分析TB1307处理行反馈脉冲的方式，和TDA8361以及更早的TA7698甚至黑白电视机上用的TA7609差不多，即把电视同步信号和反馈信号鉴相比较，产生一个一误差电压，经平滑滤波后去控制行振荡，使行频与电视信号同频同相。在这个处理过程中,TB1307外围只有⑦脚外接的两只电容和1只电阻参与滤波，重点检查这3个元件，发现贴片电阻8149已由标注的3.3kΩ增大到30kΩ,阻值不稳定，换新后开机故障排除。
