康佳KPS 180-02（34006395）电源板采用FSQ0265R +FAN7530 +FSFR1700SIP组合方案，共输出三路工作电压:5VSB为控制系统提供待机电压，+12V和＋24V分别为主电路板和背光灯逆变器板供电。

    该电源板主要用在康佳LC32DS60C,LC32FS81B,LC32FS82C、LC32GS80C,LC32TS86B,LC32TS86C、LC32TS86N,LC37DT08C,LC37FS8IABLC37GS80B,LC37GS80C,LC37GS82B、LC37GS82C等型液晶彩电中。

一、工作原理分析

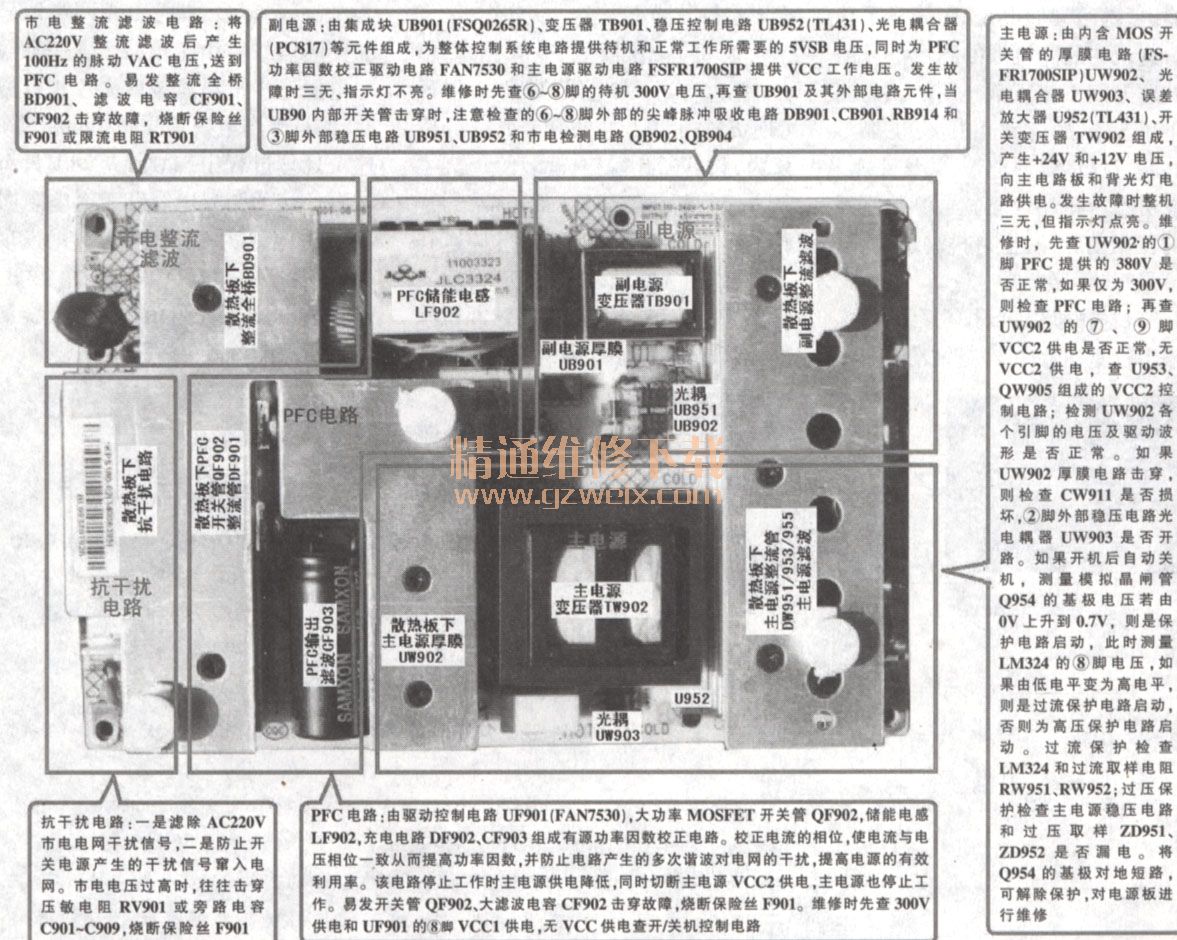

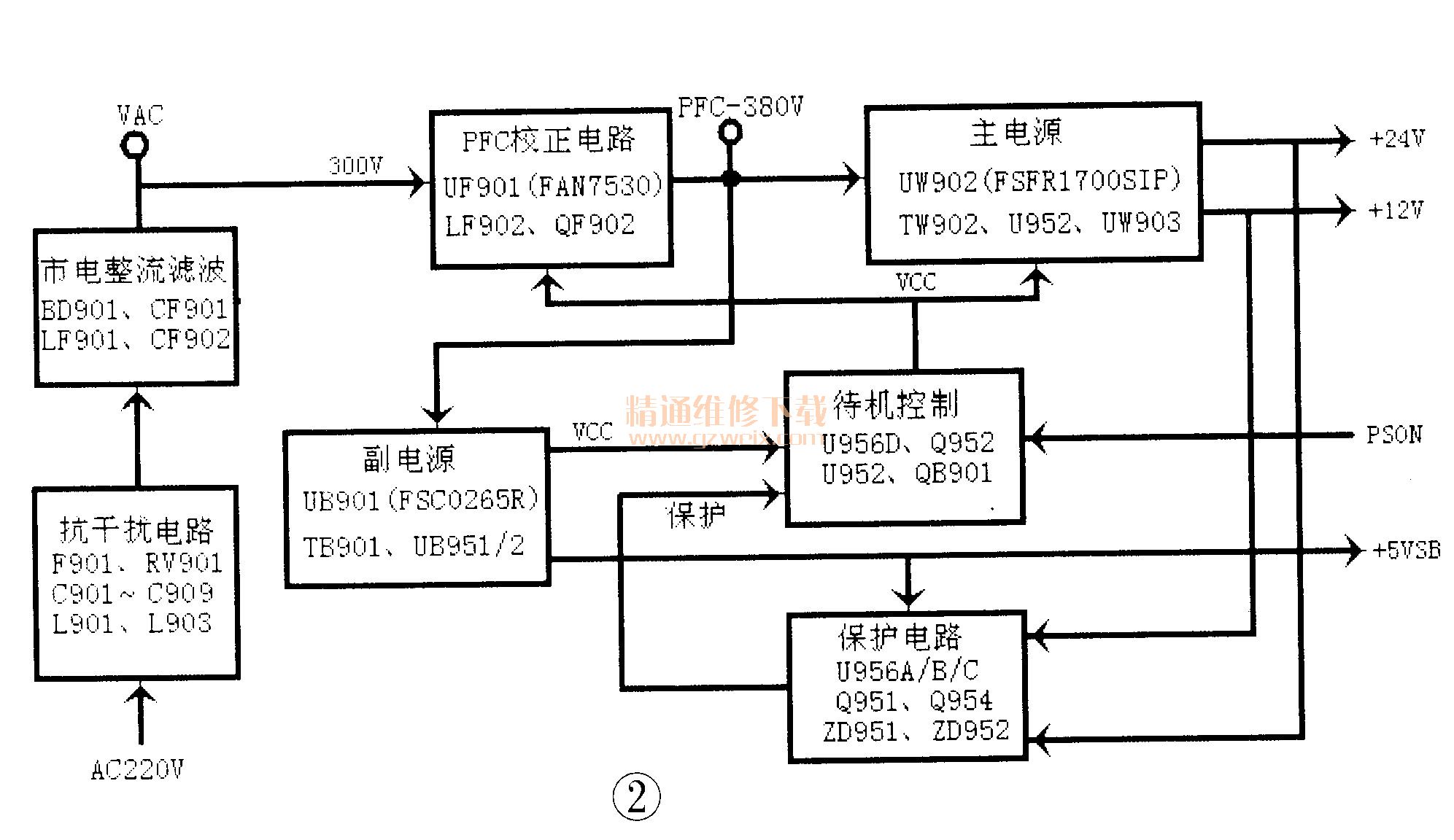

康佳KPS 180 -02电源板实物如图1所示，主要由三部分电路组成，如图2所示：一是以FAN7530为核心组成的PFC功率因数校正电路，输出PFC-380V电压；二是以FSFR1700SIP为核心组成的主开关电源，输出＋24V, +12V电压；三是以FSQ0265R为核心组成的副电源电路，不但为主板控制系统提供＋5VSB电压，还为驱动电路FAN7530和FSFR1700SIP提供VCC工作电压。待机采用控制PFC功率因数校正电路FAN7530和主开关电源FSFR1700SIP 驱动电路VCC供电的方式。

    接通电源后，AC220V输入电压经保险F901及抗干扰电路滤除干扰脉冲后，通过BD901, CF901 ,LF901、 CF902整流滤波，产生约300V的VAC脉动直流电压；再经PFC校正电路产生PFC-380V电压（该电压在待机状态时为300V），为副电源和主电源供电。通电后副电源首先工作，为主板控制系统提供5VSB电压。二次开机后，控制系统输出PSON开机高电平信号，副电源提供的VCC电压经待机控制电路为驱动电路FAN7530和FSFR1700SIP提供工作电压，PFC功率因数校正电路和主电源电路启动工作，为主电路板和背光灯逆变器板提供+12V和+24V电源，整机进入开机状态。

      1．副电源电路

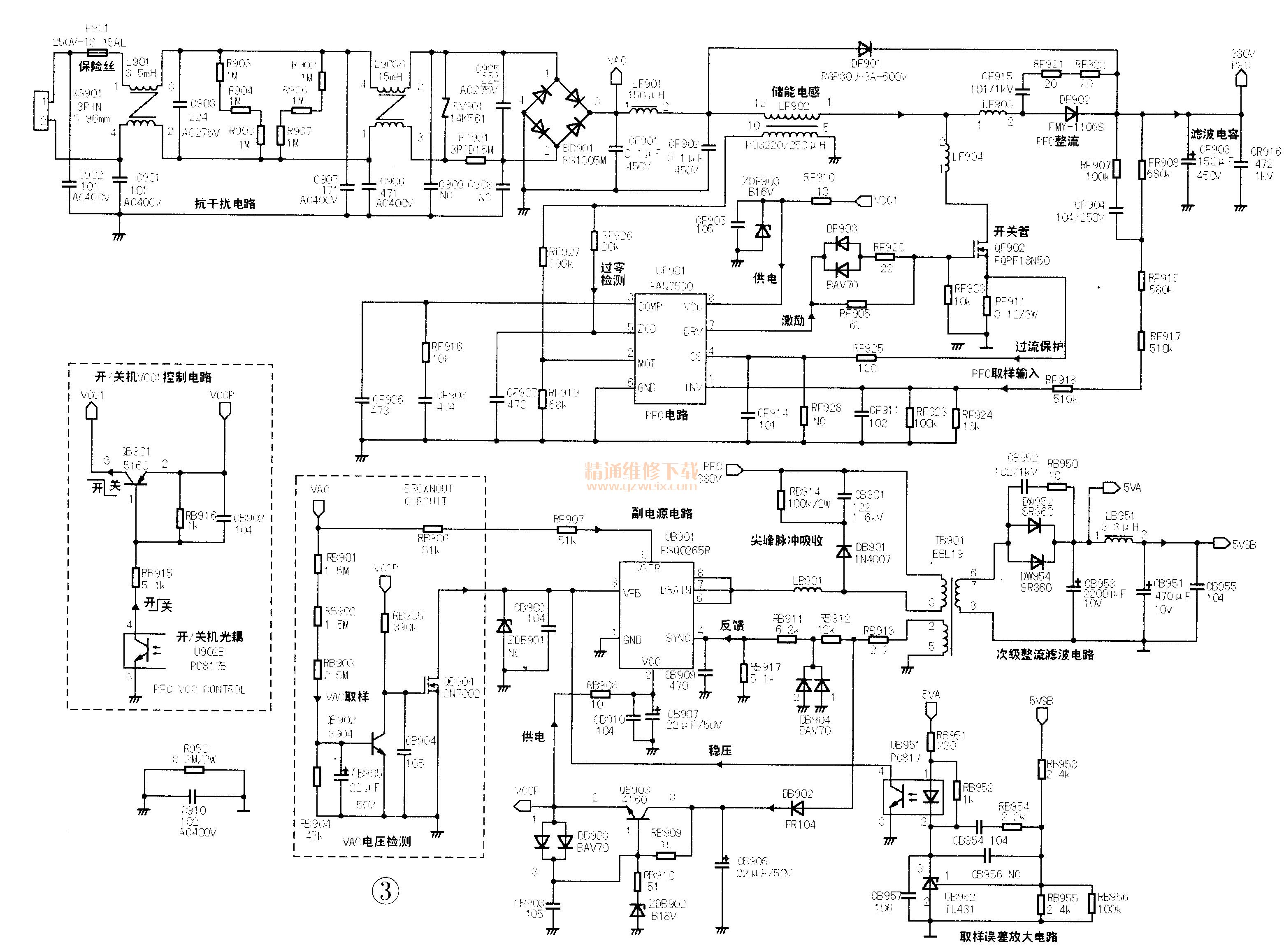

    副电源电路如图3所示，由集成块UB901 ( FSQ0265R )、变压器TB901、稳压控制电路UB952(TL431)、光电稠合器U13951(PC817 )等元件组成，为整机控制系统电路提供待机和正常工作所需要的5VSB电压，同时为PFC功率因数校正驱动电路FAN7530和主电源驱动电路FSFP,1700SIP提供vcc 工作电压：

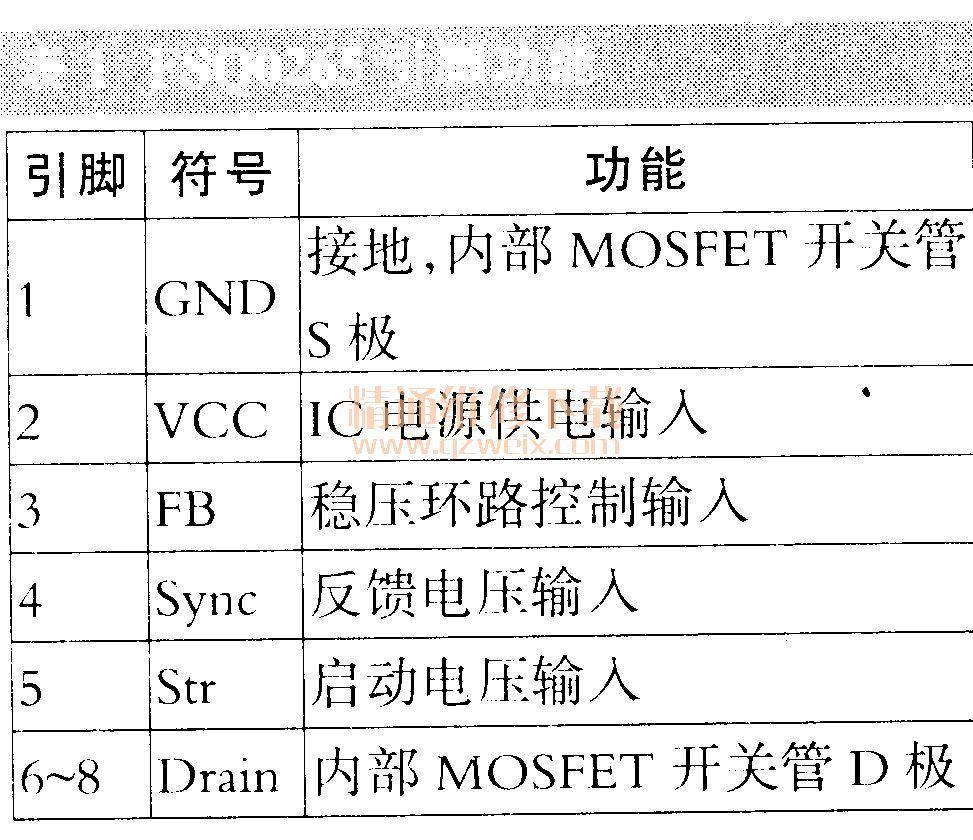

    FSQ0265R是开关电源专用小型厚膜电路，引脚功能见表1。接通电源开关后，AC220V市电经BD901、 CF901、 LF901、 CF902整流滤波后，得到100Hz约＋300V的脉动直流电压VAC。该电压再经PFC电路斩波储能电感LF902和DF902, CF903整流滤波产生稳定的300V左右直流电少截该电压二次开机PFC功率因数校正电路工作后，上升到380V左右）。该电压一路经TB901的初级①～③绕组加到UB901的⑥～⑧脚（内部MOSFET开关管的D极），同时经RB906,RB907为UB901的③脚提供启动电压，UB901启动工作，内部振荡电路产生脉冲驱动，经内部稳压电路处理后，驱动内部MOSFET开关管工作于开关状态，在TB901各绕组中产生感应电压。
