首先怀疑TV信号太弱，但切换到AV信号时故障现象不变。经查相关资料得知，导致该故障现象的原因主要是变频处理电路（由帧动态存储器DDR和U9的相关电路组成）工作不正常。

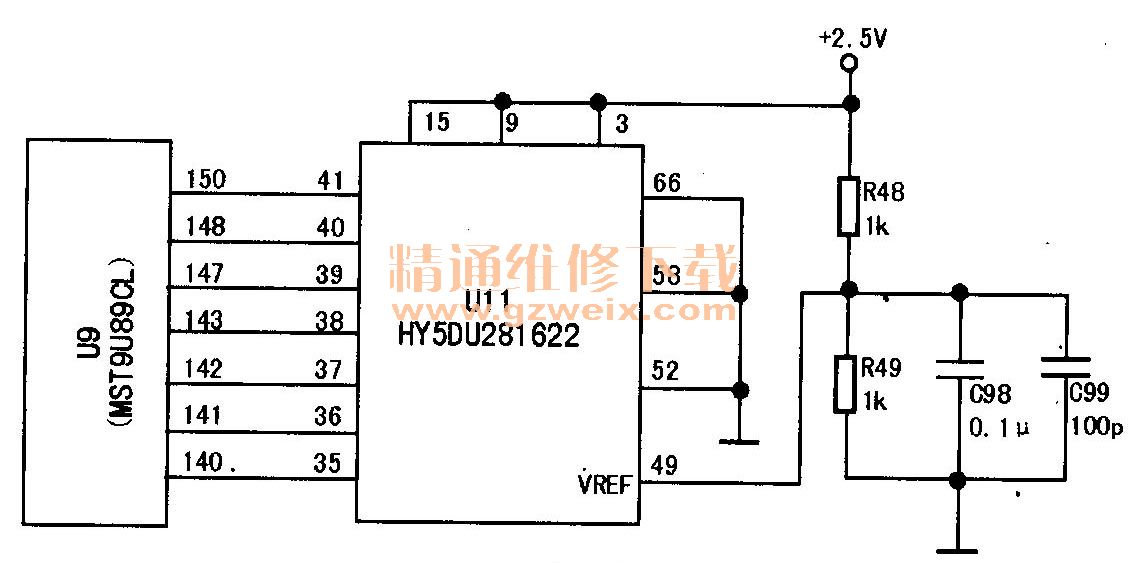

    首先检查U9的工作电压，结果发现相关引脚供电的1.8V、3.3V、5V等供电电压均正常。本着先易后难的原则，决定先检查帧存储器DDR，它的位号为U11（HY5DU281622 ）。经查，它的相关引脚2.5V供电电压正常，但49脚电压为0AV（正常应为1.3V）。显然，故障很可能是DDR的工作参考电压不正常所致。而电压不正常有可能是工作参考电压提供电路有问题，也有可能是DDR内部电路有问题而导致电压降低。该机芯工作参考电压提供电路见图2，当对图2中的相关元件进行检查，发现电容C98（0.1μF）已基本短路。更换C98,U11的49脚电压恢复正常，故障排除。
