一台康佳P2902T彩电，屏上只有上半部分有图像，并且顶部有回扫线，下半部分黑屏。

    分析检修：试机发现，该机出现上述故障现象一会儿后变成三无。拆开后盖检查，灯丝亮，并有正常的高压声，调高加速极电压，屏上出现一条水平亮线，测得场输出块STV9397的各脚电压如下：①脚为0.72V，②脚为14V，③脚为40.5V，④脚为－14V，⑤脚为0.3V，⑥脚为15V，⑦脚为0.72V，怀疑场输出缺有问题，换新场块后，各脚电压仍无变化，这说明不是场块的毛病。再次试着调高加速极电压，此时屏上不再出现水平亮线，而是带回扫线的白光栅，测量三阴极电压均为185V左右，说明三枪截止。

此机视频信号处理由芯片SDA9380完成，信号处理过程比较复杂，为确定故障大致部位，先测量3D数字处理板送出来的R、G、B激励信号。开机测得XS002的27～29脚电压均为0.3V，约半分钟后均降为0V，这说明数字板输出了RGB信号，估计是后级电路不正常，CPU通过总线发出指令，让数字板停止输出RGB信号，初步判断故障出在视频处理板上。

    测量插座XS300电压供给脚的＋12V、＋5V、＋3.3V电压均正常，总线SDA， SCL电路也无明显短路现象。再次测量XS300各脚电压，发现其27脚（行逆程脉冲输入端）电压为0V，而正常值应为0.2V左右。关机后测XS300的27脚对地电阻为0Ω，将27脚悬空后测主板外围电路阻值很大，再测27脚阻值仍为0Ω，这说明短路地方在视频处理板上。

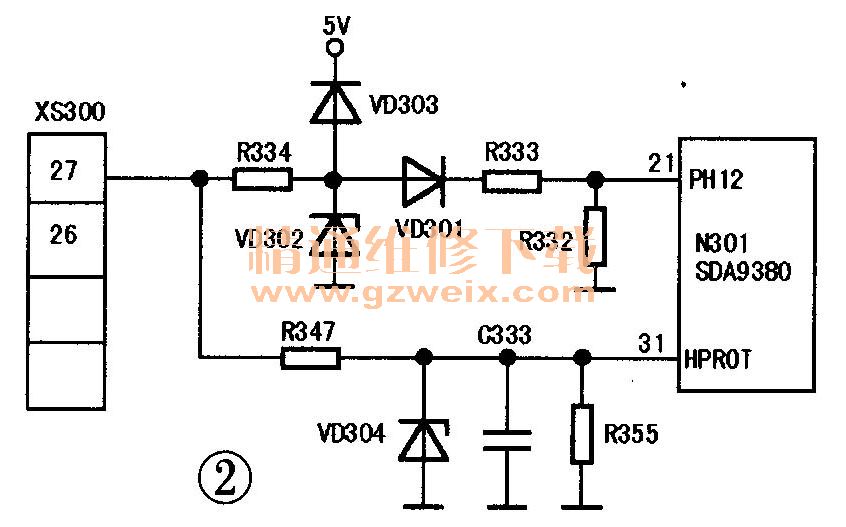

    该机行逆程脉冲信号送到视频处理电路后分为两路，如图2所示，一路通过R347、VD304、C333 ，R346送到SDA9380的31脚；另一路通过电阻R334 、VD302、VD301，R333、R332送到SDA9380的21脚。经查SDA9380的31脚外围电路中的VD304击穿，用一只5.1V稳压管代换后，焊好XS300的27脚通电试机，故障排除。
