分析检修：测量显像管三枪电压均为190V，说明显像管三枪已截止。试调高加速极电压，屏上出现带回扫线的白光栅。此机TV处理芯片采用TB 1240。测得TB 1240的18～20脚电压均为1.2V左右，正常时应约为2.5V，这说明TB 1240无RGB信号输出。代换TB 1240后故障依旧，更换电脑存储器也不能排除故障，于是怀疑故障出在TB 1240的外围电路中。

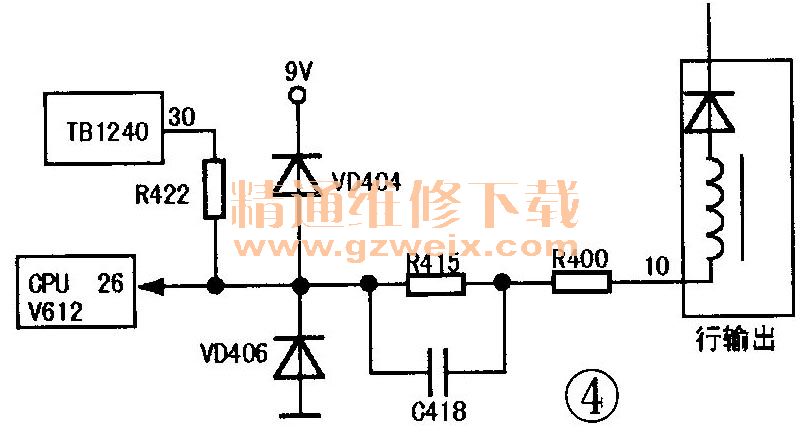

    开机后再测TB 1240各脚电压，发现30脚（行逆程脉冲输入端）电压为4.6V，此正常值约高出3.1V，此脚电压为何高这么多呢？断开电阻R422测得TB 1240的30脚电压降为0.2V。此机行逆程脉冲由行输出变压器⑩脚输出，如图4所示，经电阻R400、R415后分为两路：一路经R422直接送到TB 1240的30脚，另一路送给CPU的26脚，作为行同步信号。测得R400、R415 、VD406均正常，怀疑高压包有问题，将其换新仍然不能解决问题。后来发现VD404负极接在9V稳压块N402（7809）的输出端，故而怀疑二极管VD404有故障，将VD404拆下检查，发现其反向阻值变小，更换VD404后，故障排除。
