分析检修：分别输人TV、AV及YPrPb分量信号试机，TV、AV信号图像缺少蓝色，字符颜色正常，而YPrPb信号的图像和字符颜色均正常。

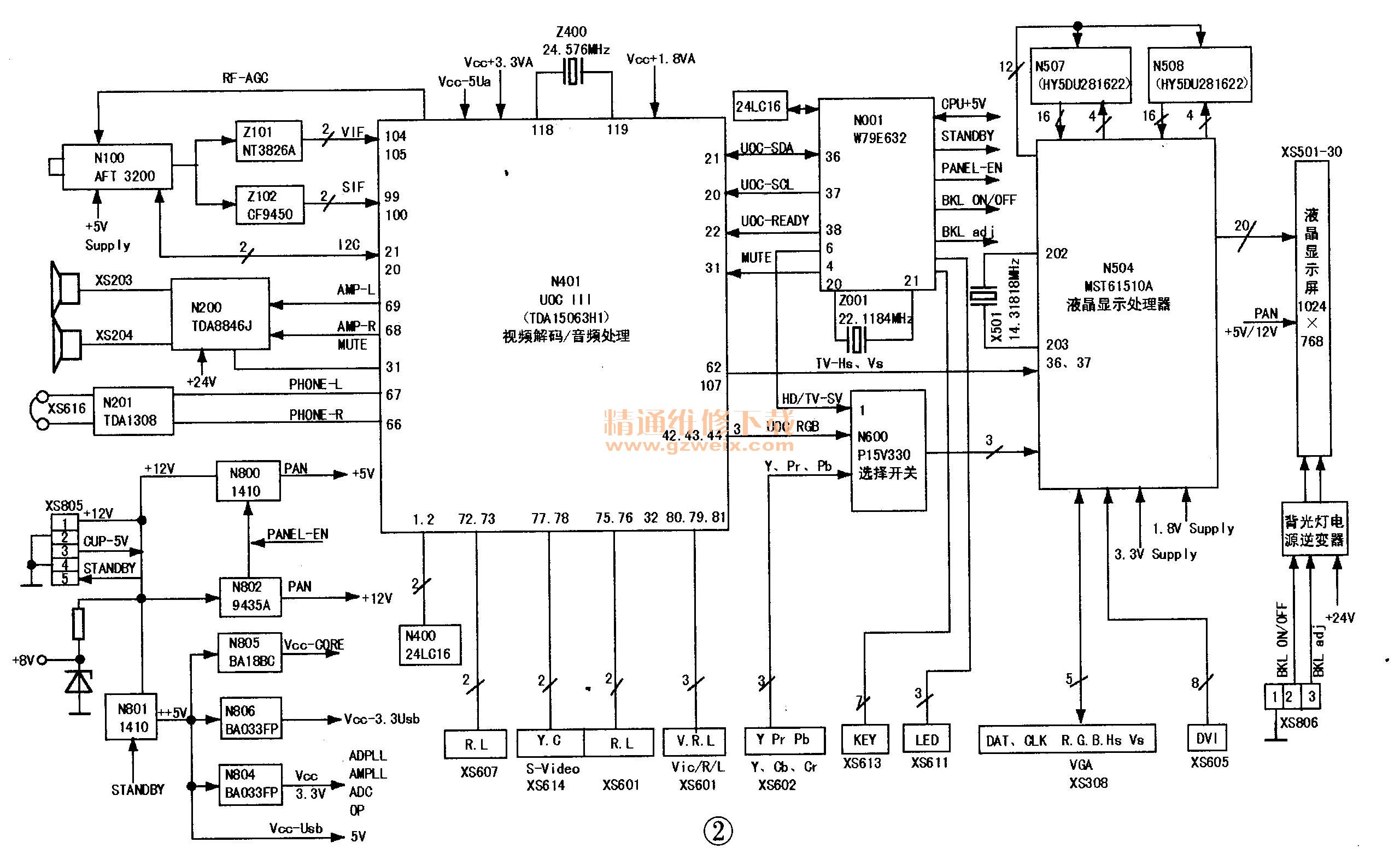

    本机从AV端口输入的复合视频CVBS信号，S -Video端口输人的Y/C分量信号，均直接送到模拟音视频处理器TDA15063H1（N401）中，参见图2，与输人的TV复合视频CVBS信号进行切换选择、视频识别滤波等处理后，转换成模拟RGB基色信号，分别经由三极管V602～V604组成的射随器送给电子开关N600 （P15V330），与送到该电子开关的YPrPb分量信号进行切换。在微处理控制器N001（W79E632）⑥脚发出的选择信号控制下，选中的一组信号被送到数字视频处理器N504（MST61510A）中，再次与直接送到N504的DVI信号或PC-RGB信号进行切换，并在该IC内部完成A/D转换、格式变换及图像增强等处理，最后输出双路LVDS格式信号送往逻辑板。



    从上述信号流程分析可知：本机N504及其后级处理电路基本正常，故障部位应在N401及其外围电路中。蓝基色信号从N401的42脚输出，经电阻R439、电感L402、电容C420、C409、C654及三极管V604等器件送到N600的⑩脚，如图3所示。检查此部分电路，发现N401的42脚对地阻值约为100Ω， R439另一端的对地阻值约为10Ω；断开电容C409一端，N401的42脚对地阻值升至约10kΩ。检查C409，发现其已短路。更换C409后试机，图像彩色正常。
    提示：本机N401内部视频处理电路损坏，或电子开关N600不良，或三基色输出射随器V602～V604中某只虚焊，或数据存储器N002（24C16）损坏或内部数据错乱，均有可能引起缺色故障。
