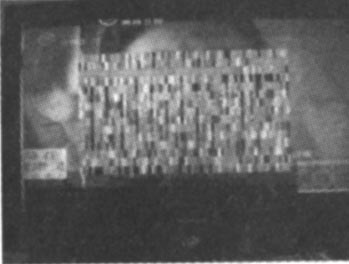

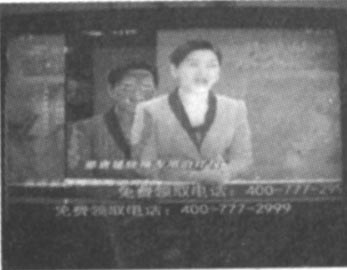

一台创维32L01 HM型液晶彩电，无信号时屏显、操作均正常，电视在视频状态重影、字符乱码，声音正常；在S视频状态重影、无彩色，字符、声音正常；在分量状态声音只有很强的数码声，图像、字符正常；USB播放正常。一旦字符乱码，切换到其他输入状态都是乱码，但图像正常，并且只要不在电视和视频状态输入信号字符就一直正常。故障现象如图1、图2所示。

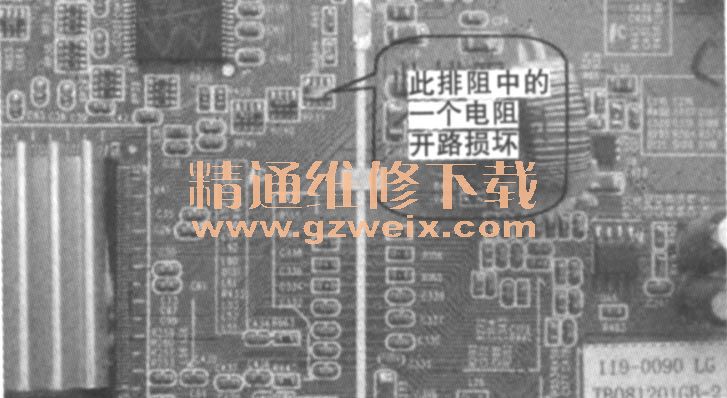

    拆机检查，发现主芯片与SDRAM存储器间的排阻RP39中有一个电阻开路（见图3），直接在其两端并联一只22Ω电阻，故障排除。注：RP39传送的是地址信号。
