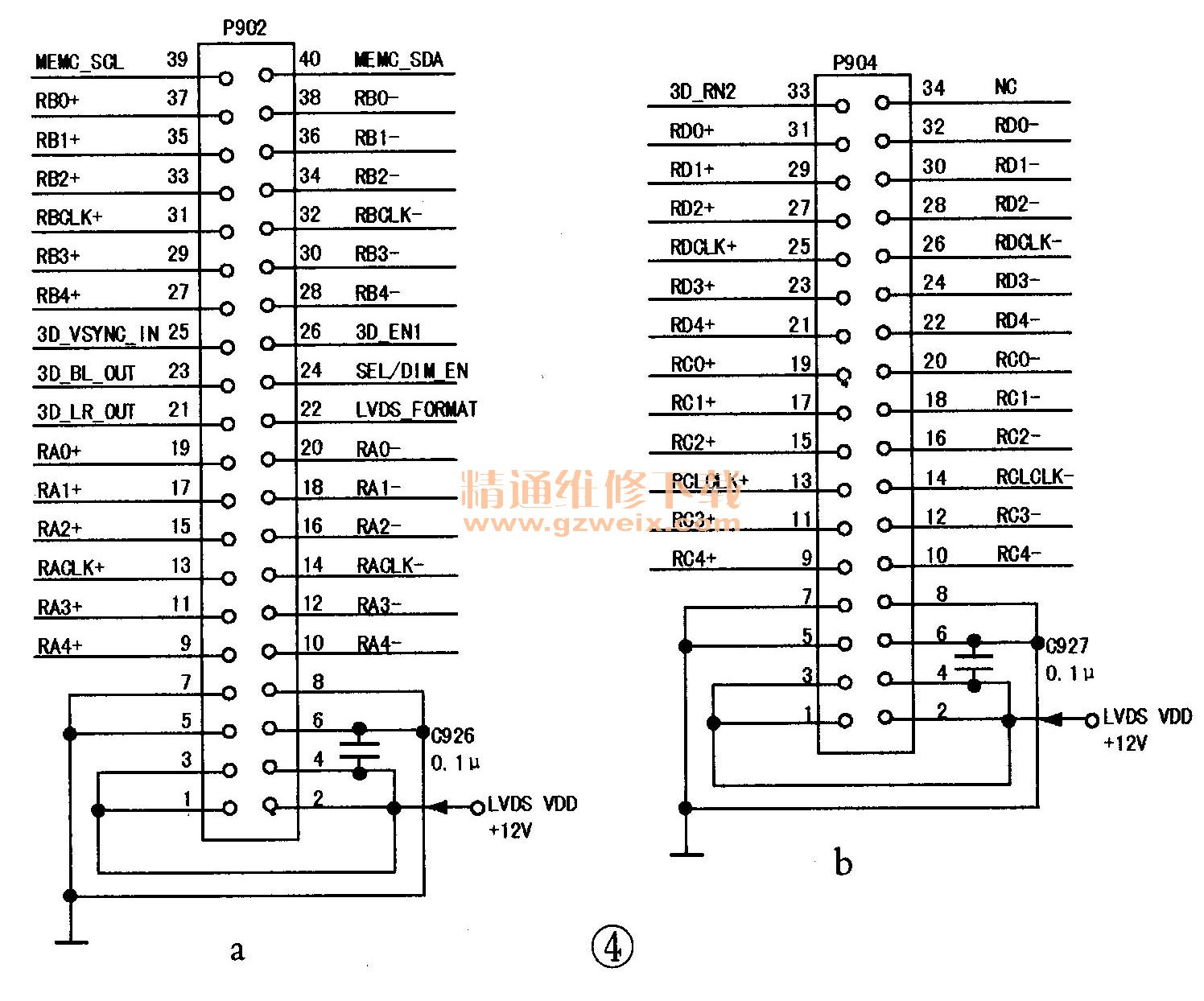

经查，无论是在TV状态还是在AV等其他状态，图像均为彩色条纹（即花屏）。出现图像花屏的故障原因比较多，比如：逻辑板上的LVDS连接插座与上屏线插头接触不良或接线松脱；数据存储器所存有关图像数据发生错误改变；主控芯片U200中的图像数字信号处理系统出现故障；LVDS信号格式选择错误等均会导致本故障。考虑本机先前未被其他师傅修过，故不会出现LVDS信号格式选择错误的情况。于是，先检查数据存储器U301、 U302 （K4B21646C）、U303 （H5TQ1 G63BFR）供电端的DDRV（＋1.5V）电压，没有发现异常。查它们的时钟J7、K7端子，均有正常的时钟波形。那么，会不会是逻辑板上的LVDS连接器插座与上屏线插头P902、P904（各引脚功能见图4a、图4b）有接触不良或焊点开裂、虚焊呢？拔下上屏线插头观察，未发现焊点有开裂、虚焊现象，但却发现有几个插针有疑似氧化的现象。另外，发现逻辑板上的两个LVDS连接器插座焊点也有疑似隐性裂纹现象。用无水酒精将LVDS上屏线插头仔细清洗后烘干，再将逻辑板上的LVDS连接插座焊点全部重焊一遍，复原电路后试机，正常图像终于出现，故障排除。
