康佳T2569A型彩电出现字符闪烁现象
来源:本站整理  作者:佚名  2014-05-30 08:52:42

    一台康佳T2569A型彩电,有时开机有图无声,同时屏幕底部出现一个红色的“WHITE BALANCEADJUST”字符闪烁,此时操作遥控器时而有效时而无效。但有时开机却一切正常,其后在收视中偶尔会出现上述现象,或者在转换频道后出现伴音自动消失等稀奇古怪的现象。
    故障检修:由于有了先前的维修经验,于是决定从该机CPU (LC863328A-5T46-2HD9)特殊功能引脚入手检查。检修中却观察到CPU的31、32等好几个引脚出现了隐性虚焊,对其补焊了一遍,故障没再出现。

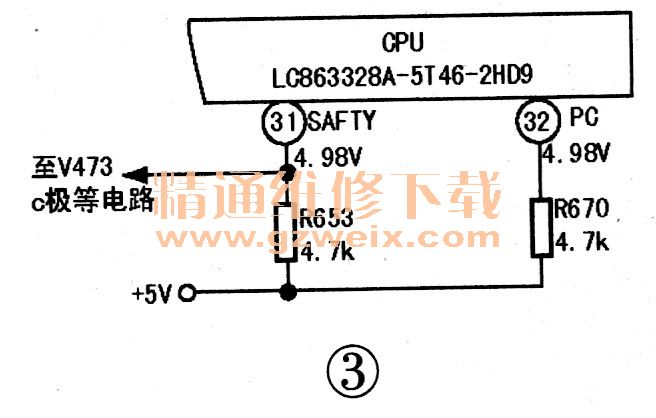

    故障虽已排除,笔者却只知其然,而不知其所以然。于是,作了如下实验(相关电路见图3);1.断开R653开机,一切正常,在测31脚电压的瞬间机器自动转为待机。然后二次开机又一切正常。

    2.将R653复位,再断开32脚所接的上拉电阻R670开机,有图无声,同时屏幕底部出现一个红色的“WHITE BALANCE ADJUST”字符在闪烁。如果正常开机后再断开R670,声图正常,但屏底部有上述字符在闪烁,转换频道后伴音会自动消失,此时若将R670接通,屏底闪烁字符消失但依旧无伴音,换台后伴音恢复正常。
    3.将32脚对地短路后再开机,有图无声,屏底也有上述字符出现但不闪烁,此时本机面板或遥控器所有按键全失效。
    通过上述实验,笔者认为该机故障应为CPU的32脚虚焊引发。32脚为生产调试PC机接口(即所谓的总线通断控制脚)端,为一特殊功能引脚,在本机中若出现虚焊或对地短路,都会造成机器工作失常。
