液晶电视易损集成电路----IRU3037、KA7500、L5991
来源:本站整理  作者:佚名  2014-05-30 08:53:57

    IRU3037 DC-DC转换同步控制器
    IRU3037是一款运行于单5V或12V供电的同步控制器,内部集成有200kHz固定频率电压模式控制电路,以及短路保护和软启动电路,具有500mA峰值输出激励能力。由该芯片组成的DC-DC电路的输出电压,取决于①脚外接的上偏置电阻(R上)与下偏置电阻(R下)的比值,即Vour=( R上/R下+1 )×1.25V。

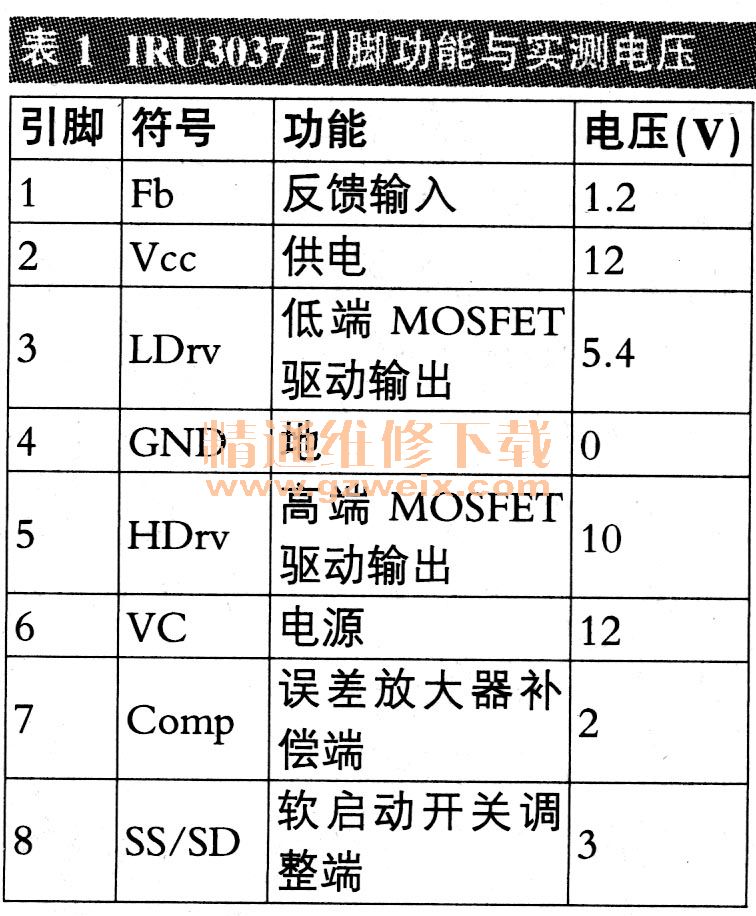

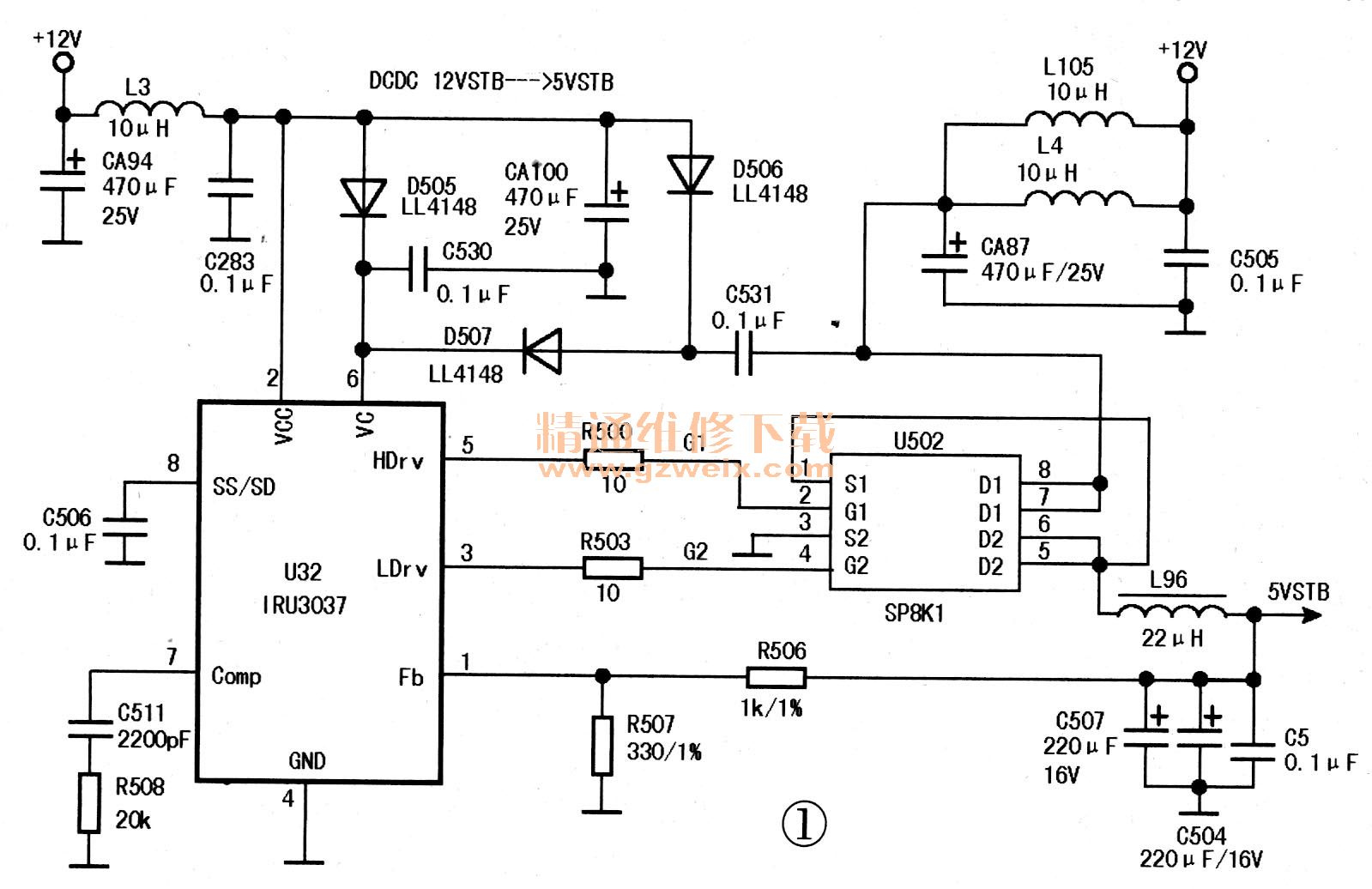

    该IC采用8脚封装,在TCL MS88机芯液晶彩电中的应用电路如图1所示,其引脚功能见表1。


    KA7500(成TL494、SF82000)固定频率脉宽调制芯片
    KA7500、SF82000、TL494这三种芯片内部电路与引脚功能均相同,均是固定频率脉宽调制芯片,包含了开关电源控制所需的全部功能,广泛应用于单端正激双管式、半桥式、全桥式开关电源或逆变器电路中,其主要特性如下:1.集成了全部的脉宽调制电路;2.内置线性锯齿波振荡器,仅需外置两个振荡元件(一个电阻和一个电容)即可;3.内置误差放大器及5V参考基准电压源;4.可调整死区时间;5.内置功率晶体管,可提供500mA的驱动能力。
    TL494有SO-16和PDIP-16两种封装形式,具体型号有TL494BD、TL494CD和TL494BN、TL494CN,这些IC内部电路与引脚功能相同,可以适应不同场合的要求。

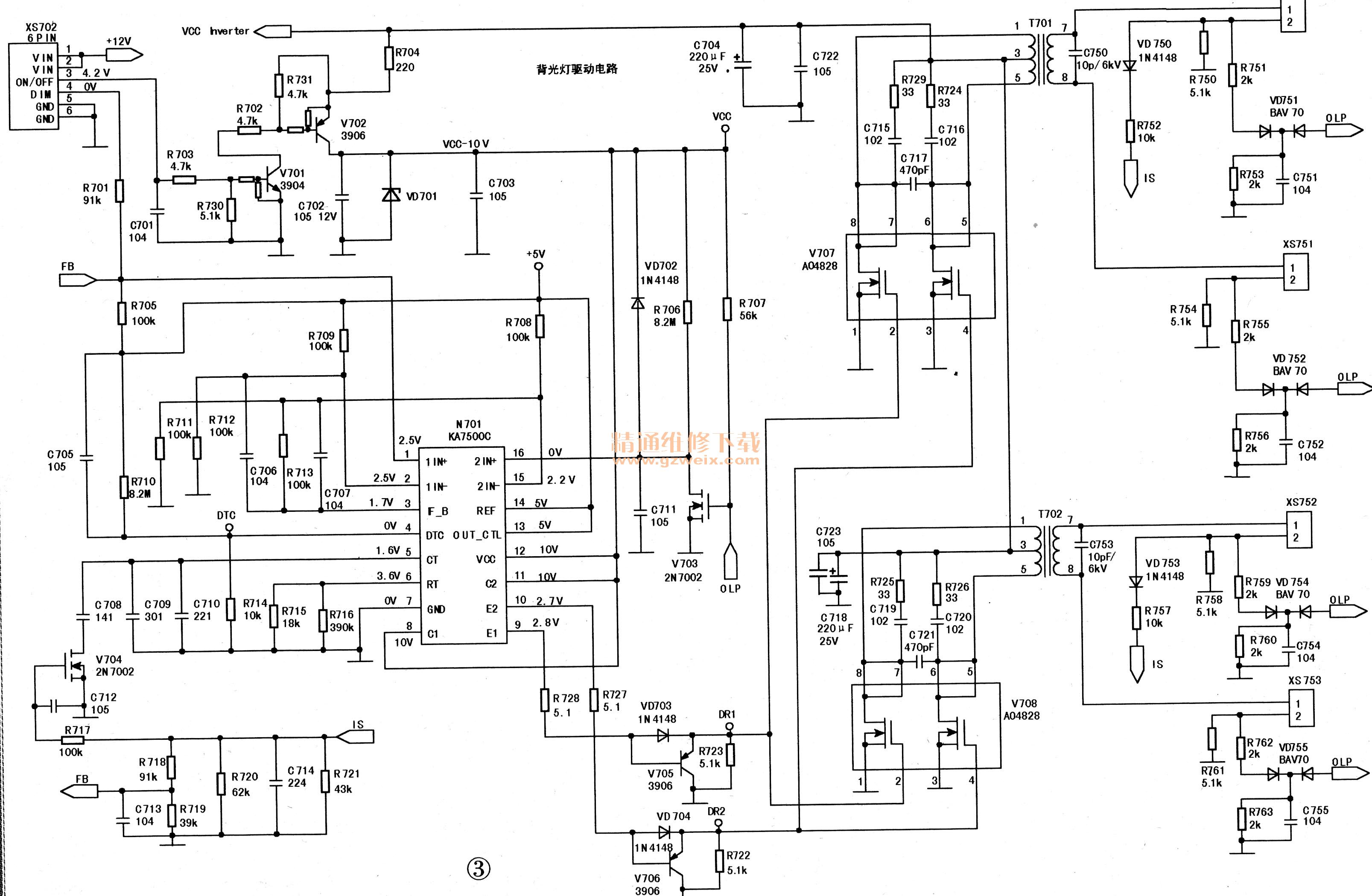

    在液晶彩电中,部分机型(尤其是拼装机)的开关电源电路采用TL494作用开关电源的调控芯片,如图2所示。SF82000、KA7500多用于背光灯驱动电路中,如SF82000多用于市售的单灯、两灯或四灯液晶彩显高压条电路中,其引脚功能与实测数据见表2;KA7500用于康佳KIP048I04 -01型IP板(编号为34005913 )、KIP036I02-01型IP板(编号为34006206)中,作为逆变电路的控制IC。如图3所示。




    L5991电流模式开头电源控制芯片

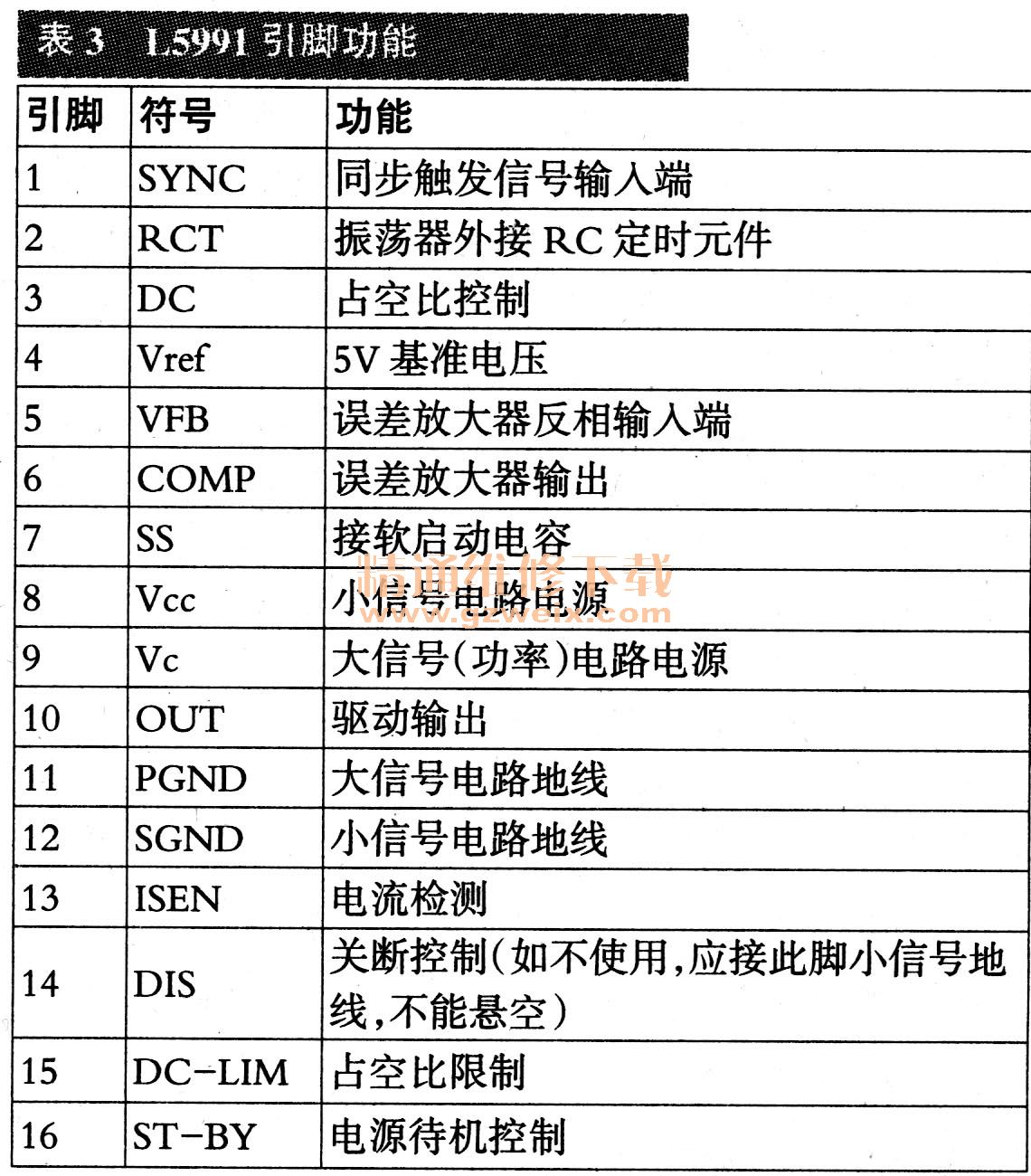

    L5991是一款应用于并联型开关电源初级电路的电流模式开关电源控制芯片,其工作频率可达1MHz、可直接驱动MOSFET开关管。L5991的其他主要功能包括:可预置驱动脉冲最大占空比,软启动,初级电流过流检测,欠压保护,同步触发,关断控制等。L5991的正常工作电流为18mA、13脚过流保护触发电压为1.2V,其引脚功能见表3。

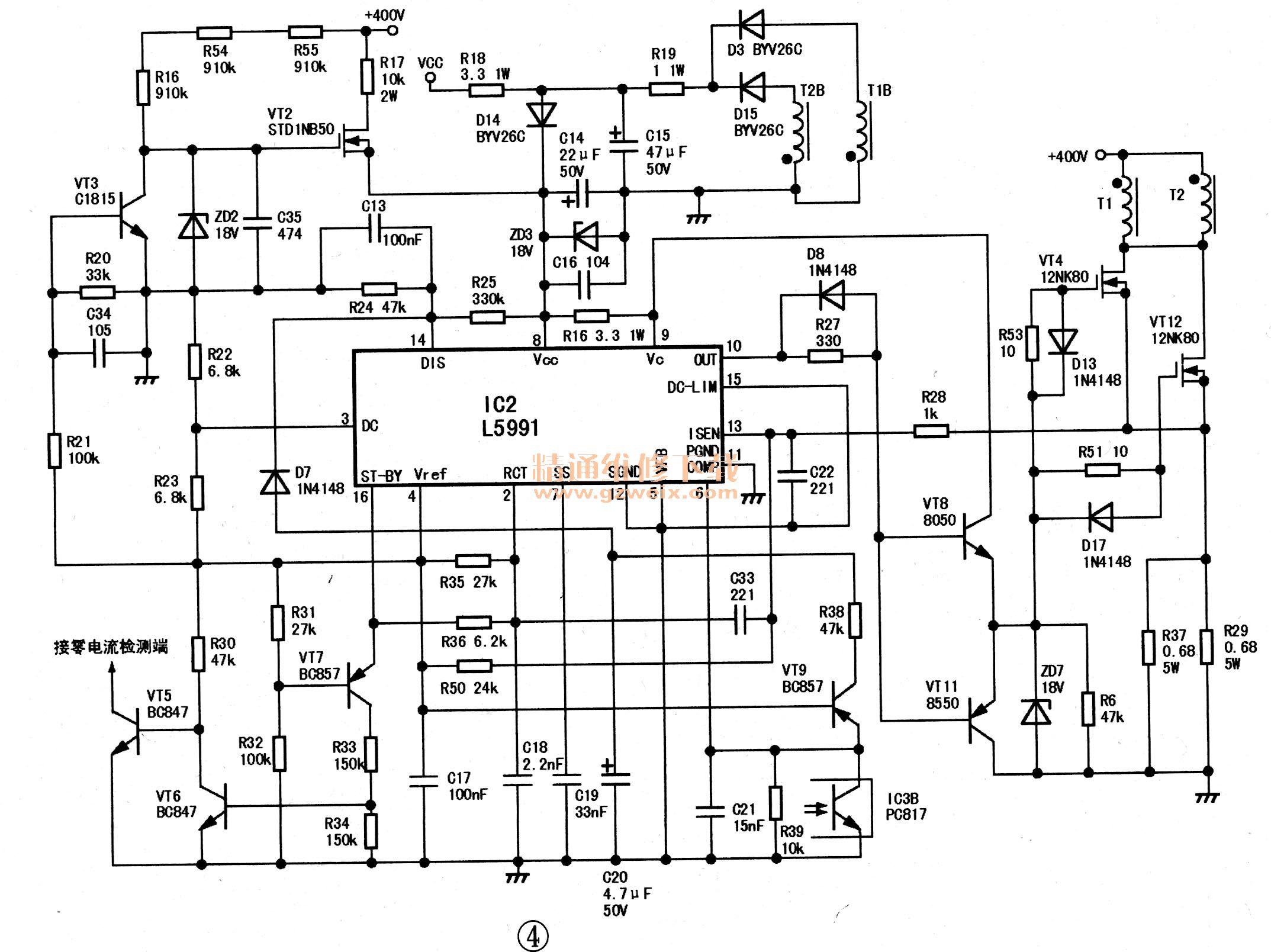

    L5991在TCL LCD3026S液晶彩电开关电源中的应用电路如图4所示,PFC电路输出的约400V直流电压一路经R17加到VT2的漏极,另一路经R55、R54、R16加到TV2栅极。由于稳压管ZD2的稳压值高于L5991的启动电压,因此,开机后VT2导通,通过⑧脚为L5991提供启动电压。开关电源工作后,开关变压器T1、T2自馈电绕组T1B、T2B感应的脉冲电压经D3、D15整流,R19限流,C15滤波,再经D14、C14整流滤波,加到L5991的⑧脚取代启动电路,为L5991提供启动后的工作电压,并使⑧脚与C14两端电压维持在13V左右,同时L5991④脚基准电压由开机时的0V变为正常值5V,使VT3导通,VT2截止,启动电路停止工作,L5991的供电完全由辅助电源(开关变压器T1的自馈绕组)取代。启动电路停止工作后,整个启动电路只有稳压管ZD2和限流电阻R55、R54、R16支路消耗电能。



    L5991启动后,内部振荡电路开始工作,振荡频率由与②脚相连的R35、C18决定,振荡频率约为14kHz,由内部驱动电路驱动后,从L5991的⑩脚输出的电压经VT8、VT11推挽放大后,驱动开关管VT4、VT12工作在开关状态。
