分析检修：试机，TV状态无图像，也无噪波点，但AV、 VGA等状态正常。进入菜单，对工厂预置进行设置后故障依旧，怀疑高频头或中放电路有故障。

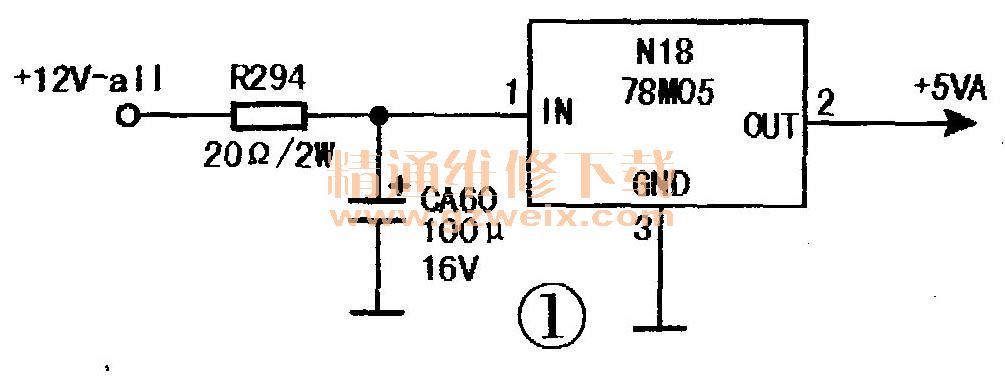

    测得高频头的5V供电只有3.8V。该供电电路如图1所示，12V电压经三端稳压器78MO5 （N18）稳压后，输出5V电压（+5 VA）供给高频头及其他电路。断开N18的②脚外围电路，N18的输出电压正常，怀疑后级负载有短路，测量相关负载，未发现短路现象，怀疑N18带载能力差，但更换后故障依旧。带载时测得N18的①脚电压约为7.3V，明显偏低。检查CA60与R294，发现R294的阻值已增至近100Ω，换新后故障排除。

    该机故障原因是限流电阻R294阻值增大，致使N18带载能力差，输出电压过低，从而导致高频头无法正常工作。
