一台TCL L40E77型液晶彩电（主板板号L40E7708 -40E773T –MA1 4A -LCD40TSS2，逻辑板型号为4046HDCP2LV0.6 LTA400WT-L17，三星屏），热机后图像上叠加有彩色点状横线干扰，逻辑板已经换新。
    分析检修：试机发现刚开机时一切正常，大约十几分钟后屏幕左侧开始有彩色的点状横线干扰出现，但图像、颜色、伴音都正常．随时间增长干扰逐渐加重。点状横线干扰从液晶屏左边延伸到右边，左边全屏都是。既然逻辑板已代换，故障应该是主板，为了准确判断，用吹风机的冷风给主板散热，当给主芯片这部分散热时，彩色的点状干扰消失，加热故障便出现，说明问题就在这块。
    手摸主板主芯片上的散热片非常烫手，在故障出现的状态下用酒精棉蘸酒精给散热片降温（蘸酒精后要挤掉多余的，不能有酒精流出，否则电路易短路），降温后故障依旧，说明不是主芯片不良引起，还可维修。

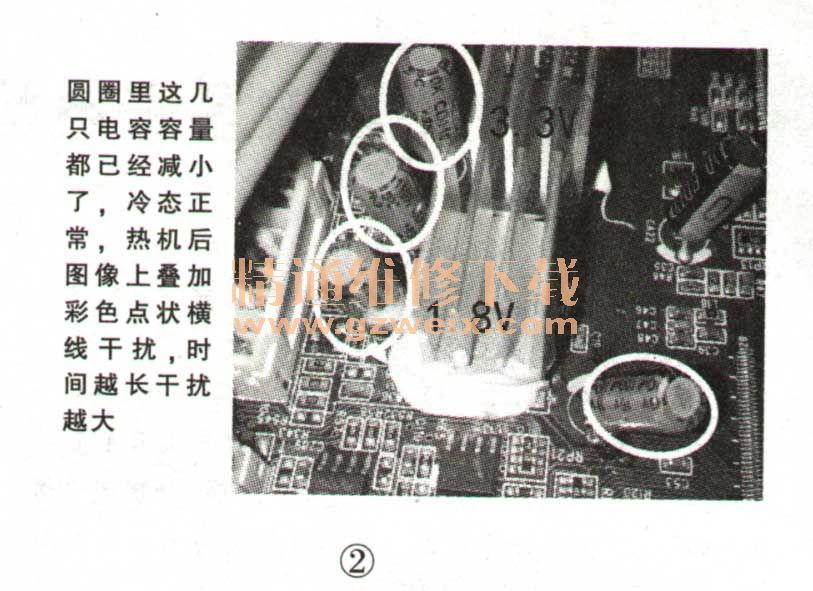

    测量各路电压都基本正常，但主芯片供电这路只有1.74V电压．怀凝低压差经性三端稳压器有问题（因上面贴着散热片不知具体型号），取下散热片看到其型号为1084-1.8V，其③脚输入电压3.3V稳定，准备换稳压块时发现旁边的CA13电容焊盘上焦黄，怀疑电容有问题，拆下测量只有71μF，换新后试机半小时故障没再出现，把3.3V的输入／输出端的另外几只变色的电容全部换新“以绝后患”，试机几天，故障彻底排除，如图2所示。

    小结：电容CA13虽然测量其容量变小，但估计是受热后不稳定纹波增大，纹波窜入主控芯片引起的干扰。主芯片上的散热片依旧很烫手，应该是与芯片供电有关，现在的芯片都是1.2V供电，温度相应低于早期的芯片温度。
