该机通电开机后，屏幕能显示出暗淡的蓝色光栅，经仔细观察发现蓝色屏幕有微暗微亮的闪烁现象，按控制面板“菜单”键时有微亮的菜单栏目显示，调节菜单栏中的亮度和对比度项均为最大时，该机蓝屏始终不能有清亮显示，但却有微弱的明暗变化。接入AV信号试机，能隐约看见图像，且有正常的伴音。
    根据液晶电视电路和成像原理，分析认为该机可能为亮度信号处理、微处理器控制、数字变频或背光灯驱动等电路存在故障。又根据液晶电视机的组成和平时维修液晶电视的经验，认为该机应首先考虑供电是否异常，背光灯管灯脚是否有打火，背光灯管是否已老化，最后再检修各部分主要电路。又再根据该机故障显示的现象分析，该机伴音正常说明伴音与图像的公共通道应没有故障，在调节菜单栏中的亮度和对比度项时蓝屏虽不能清亮显示，但却有着明暗的变化，说明微处理器控制电路应工作正常。
    拆下电视机后盖，直观发现该机内部共有6块线路板：一块为RSAG7.820、1185型电源板，有两块分别为RSAG7.820、1351 ROH和RSAG7.820、1285RH/VERF型主板，有两块型号分别为V230-101、4H.V2308/031 /D2和V230 -101、4H.V2308/021 /D2的高压背光驱动板，另一块为逻辑板，该板被铁板全部屏蔽。其中，逻辑板位于机内中下侧，高压板分别位于机内左右两侧，两块主板和电源板位于机内中部。
    本着一看、二闻、三摸、四听的原则，首先对该机中所有板面进行了仔细认真的观察，未发现有某一元器件变色、破裂、烧毁的损坏迹象，并未闻到有任何烧焦、难闻的异味，用手将部分电阻、电容、三极管等轻轻触摸，也并未感觉到有凸起的现象，最后将该机通电，对各供电接插件、灯管灯脚和大功率器件进行了仔细的观察，均未发现有打火的现象和异常声音。再次结合该机故障现象分析，认为故障可能就发生在电源电路、背光驱动电路、亮度信号处理电路、数字变频电路等电路中，或该机灯管已老化。初步判断该机故障发生在电源电路。

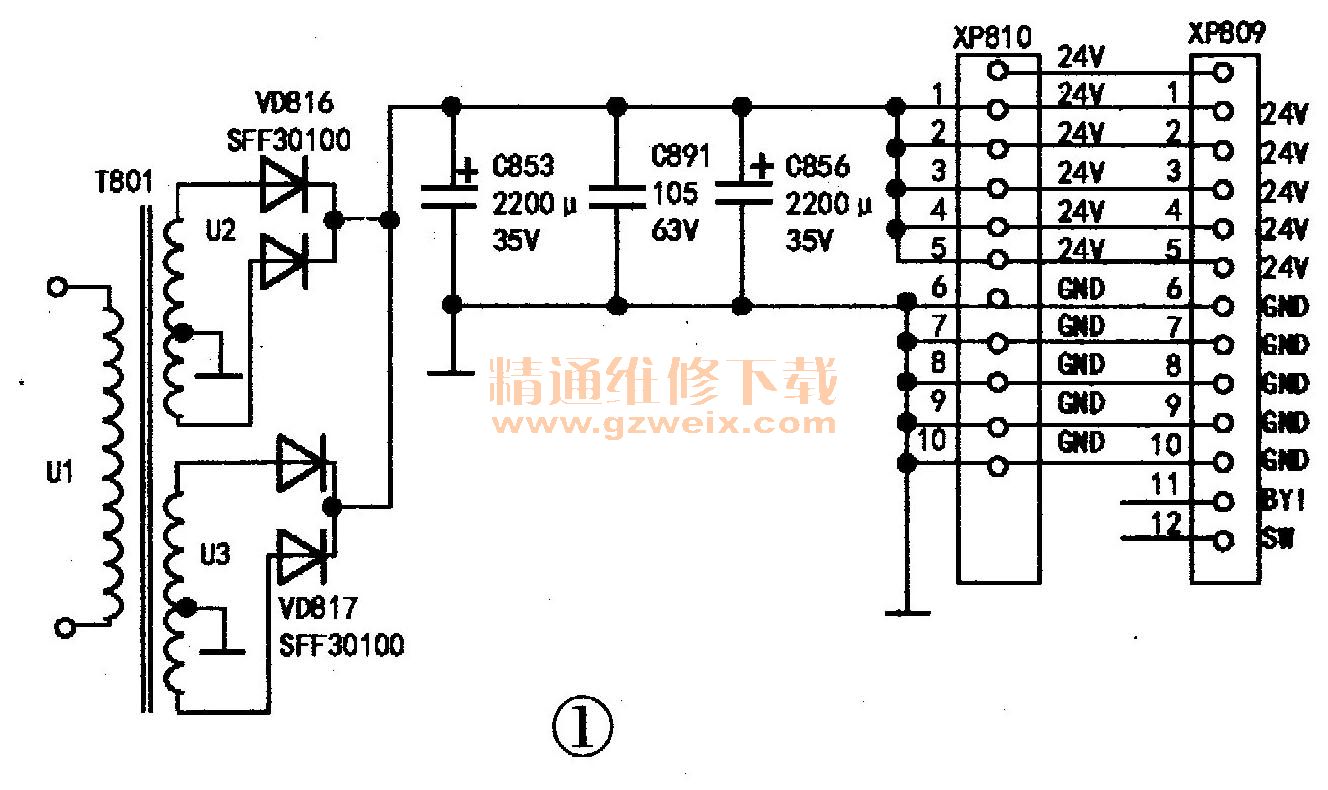

    再次开机，用万用表对各供电电压进行测量，经测量XP813①、②脚为5V、③、④脚为0V；测XP808①、②脚为16V、③、④脚为0V、⑤脚为12V、⑥脚为0V、⑦脚为5V、⑧、⑨脚为0V、⑩、11脚为5V、12、13脚为0V；测XP812①、②为5V、③、④脚为0V、⑤脚sw为5V、⑥脚BRI为3V、⑦脚为0V、8、⑨脚为12V、10、11脚为5V、12脚STB为5V、13、14脚为0V；测XP809①～⑤脚电压为10.9V、⑥～⑩脚为0V、⑧脚BRI为3V、12脚Sw为5V；测XP810 ①～⑤脚电压为10.9V，⑥～⑩脚为0V。而该电源板板面标注的电压XP809①～⑤脚电压应为24V，经过对该机实际测量，与该机正常标注的电压值进行对比，发现接插件XP809和XP810的①～⑤脚电压均比正常值24V低13AV，由此估计故障可能就是该处供电电压不足引起的，于是将该机断电后将各接插件断开，将电源板上的螺钉一一拆下。取下电源板，翻转到背面，仔细观察线路，发现XP809和XP810的①～⑤脚分别与电容C853（2200μF/35V）和C856（2200μF/35V）的正极相连，如图1所示。

    据图1电路分析，XP810或XP809 1以  5脚有电压，则T801次级绕组U2和U3都应有电压输出或其中之一有电压输出，故判断U2绕组和U3绕组没有开路，或其中一组绕组有开路而另一组绕组未开路。同理，整流管都应没有损坏，或其中一只整流管损坏而另一只没有损坏。那么电压低又和什么因素有关系呢？由电压形成原理及图1电路可知，当变压器T801次级匝数减少时会导致输出级电压降低，也就是说U2或U3同时存在有匝间短路的现象；其次，当电容C853或C856同时存在有漏电，或其中一个有漏电均可导致其输出级电压下降；而XP810或XP809 ①～⑤脚负载电路有短路引起该输出电压的情况也不能排除。
    通过分析，认为引起该电压下降的故障元件应确定为U2和U3、C853和C856、XP810和XP809①～⑤脚负载电路。将该机电压板重新安装在电视机上，将各接插件重新连接好，并断开XP810和XP809①～⑤脚负载电路后再给该机加电，重新开机后发现该机呈黑屏状态扩仔细观察发现背光灯也没有点亮，用万用表测量XP810和XP809的①～⑤脚电压，发现仍为10.9V，且并未因去负载而改变，因此可排除负载短路而引起该输出电压降低的情况。断电，再次将RSAG7.820.1185型电源板拆下，用电烙铁将C853和C856焊下检查。在拆C853（2200μF/35V）时发现该电容正极脚处有腐蚀的尘迹，对其进行测量后发现万用表表针的偏幅明显比正常的2200μF/35V电容减小，故判断可能是该电容漏液后的漏电引起该机故障。而后又将电容C856与正常的2200时/35V电容进行了对比测量，发现两者万用表表针偏幅值相同，说明该电容完好无损。于是用一只优质的2200μF/35V电容装在C853处，并将拆下的电容C856（2200μF/35V）重新装上机焊好，并仔细的检查电容的正、负极及诸多可能导致隐患故障的部位后，将该电压板重新装上机器，连接好各接插件开机，该机出现明亮蓝屏，接上AV信号后图像清晰明亮、色泽艳丽、声音清脆悦耳，用万用表再次测量XP810和XP809① -}S脚，发现电压已恢复到24V，盖上后壳后经过长达4小时的试机观看，再无异常，该机修复。
    小结：该机开关电源电路设计为宽电压交流输入，该电源一共有5路电压输出，分别为5VS、5VM、12V、16V和24V。其中，5VS主要供待机电路，5VM主要为主电路板控制系统供电，12V主要为主电路板供电，16V供伴音电路，24V供背光逆变电路。
    该机因电容C853 （2200μF /35V）的正极脚长期渗液，造成24V电压缓慢下降，液晶屏中的灯管因供电电压的缓慢下降而慢慢变暗，人们在观看电视时在不知不觉中感觉电视的画面越来越暗，最终无法观看。维修液晶电视与CRT电视有所区别，开机后，屏幕上能看到微弱且有变化的字符或图像，同时伴音也有输出的情况下，应该首先确定背光是否点亮。背光的观察点就是整机后盖拆下后，从屏后部看屏金属框那些漏光的孔是否有光亮，如果没有便可确认背光电路未工作。背光电路不工作原因首查电源输往背光电路的供电，后再确认主板送过来的背光启动控制信号，如本文XP812插座上的SW信号、XP809插座BRI信号，二者应有高于3.3V时电压，如果没有便要检查这些信号产生的通道，最后是确认背光电路板。
