一台康佳LED551595N型液晶彩电，开始收看时AV2图像及声音均正常，约几分钟后视频图像上蚕加有子菜单，显示“ATV、DTV、AV1、AV2 、AV3、YPbPr、VGA、HDMI1、HDMI2、HDMI3”，声音仍正常。再过一段时间，图像上盛加主菜单，显示“多媒体”、“网络生活”、“智能电视”、"TV节目”、“信号选择”、“设置”、“系统”等字符及图案，再过一段时间则图像、声音全无，并显示“正在获取数据……温馨提示：如果获取数据时间较长，可能与您的网络环境有关！”等字符，随后显示“退出程序中……”。关机，等一会儿重新开机，又重复以上现象，根本无法正常收看电视。

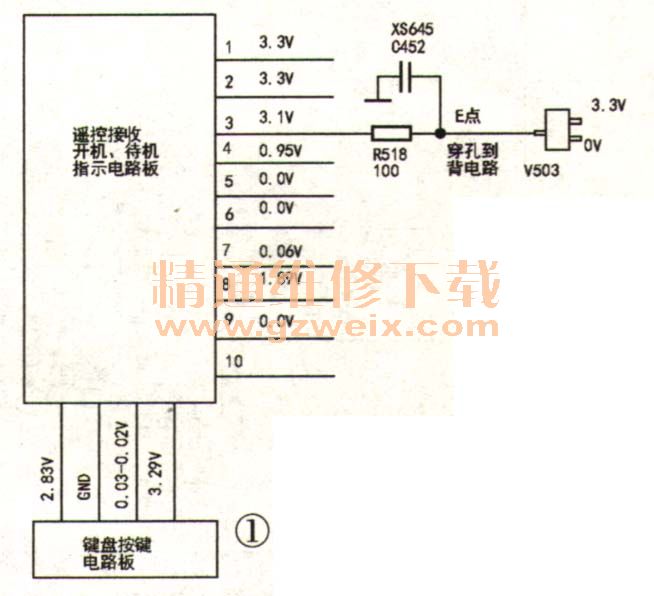

    开始认为是键盘按键漏电，于是取出键盘线路板，用吹风机加热，但故障依旧，干脆拔去键盘上的排插线（4根线）试机，无效。转向检查主板，发现遥控接收头及开／待机指示电路板，通过10根排线插入主板的XS645插座上，拔下该10根排线插头开机，故障依旧，看来问题出在主板上。插好插头实测10根排线的电压，发现③脚电压从3.1V渐渐下降至2.5V。应与本故障有关，于是先实绘出该脚线路走向，如图1所示。怀疑贴片电容C452漏电，但拆下检查却正常。查看线路，发现E点处有一过孔。当E点电压从开始的3.3V渐下降到约2.72V时，图像上开始出现子菜单，判断该过孔有漏电现象。

    由于过孔的另一面线路被元件援盖，铜箔上又涂有较深颜色的绝缘漆，因此难以找到过孔的后续线路。考虑到该处过孔漏电轻微，对3.3V供电分流微不足道，于是用一根导线将①脚的3.3V供电接到E点，使E点电压保持在3.3V。试机，图像、声音一直正常，仅按键失效。
    如果要按键有效，也可以外安装一只开关，操作键盘时将连线断开，调好项目后再闭合开关，使E点电压保持在3.3V即可。编者注：多层板过孔漏电引发的故障现象较多。在对某信号通道进行排查时，若通道中接有电容，先检查电容，然后根据线路电路分布走向，若有过孔，则要检查过孔是否正常。
