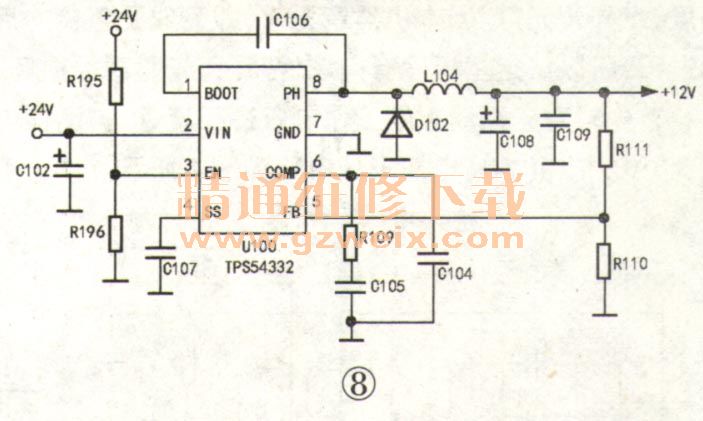

首先查逻辑板上的PANEL VCC电压为0V，进而查得PANEL VCC电压输出端的一只两端贴片元件Z42短路。查资料得知该元件是一只12V/0.5W稳压管，换新后试机，图像出现，但工作20min后该管又击穿，故障重现。为了判定故障是电路有问题，还是稳压管质量有问题，试断开逻辑板上的PANEL VCC电压输出端，开机测试输出电压达＋13AV且不稳定。＋12V电压是＋24V电压经DC/DC变换而来，如图8所示。经查，反馈电路两只电阻R110、R111阻值正常，但R110、R111的连接点至U100（TPS54332）的电压反馈端⑤脚的电阻却呈不稳的38011（正常应为0Ω）. U100的⑤脚是通过一个过孔与R110、R111的连接点的铜箔相连的，判断该过孔有问题。用一段细铜线穿过过孔，并焊好，然后换上新的稳压管后开机，图像出现，故障排除。

    编者：本文作者介绍了电压网络及信号处理流程框图上的关键元件，维修人员只要根据故障现象找到关键元件在电路板上的位置，就可实现快速处理故障。作者提供的升级方法，维修人员要准备相应的软件，且需要在电视需有开机动作时方能使用此方法。U盘升级时U盘中不要放其他文件，且升级文件名要按公司指定的文件名才能使系统识别进行软件升级。升级过程中，不能中断电视电源，不然会导致控制系统程序中断无法恢复，出现永久死机故障。
