该机开机后背光灯亮、无蓝屏无字符，有开机音乐。
    分析该机能正常开／关机，又有正常的开机音乐，初步判断电视机的主控电路基本正常。背光亮、无屏显，故障涉及液晶屏、逻辑板、主板LVDS上屏信号处理电路等。该机逻辑板型号是奇美V320BJ2-xco10测得逻辑板供电（上屏电压）为12V，正常；LVDS信号电压为1.2V，也正常。至此判定该机主板电路工作应是正常的，故障应在逻辑板或屏本身。

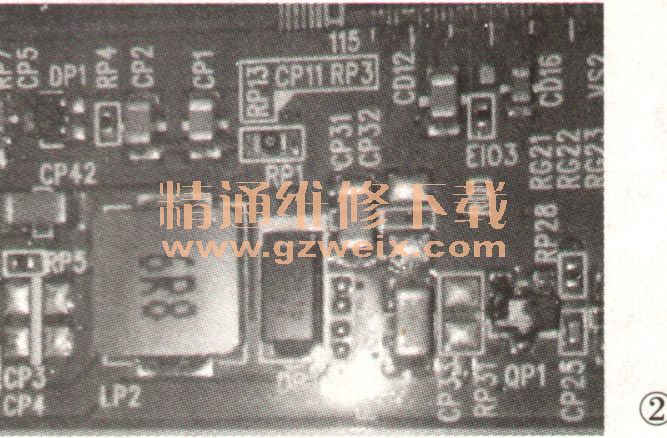

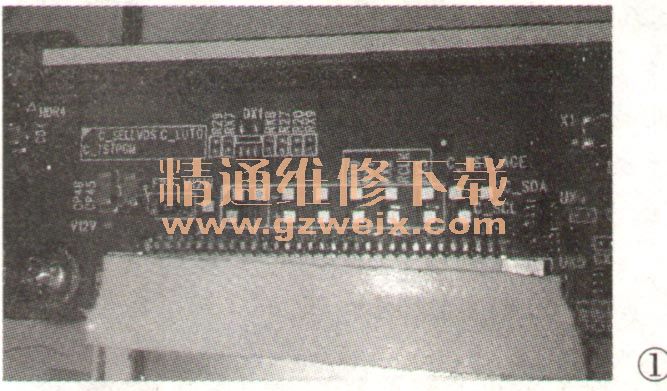

    找到逻辑板上供电保险丝电阻FP1，如图1所示。测其一端有12V电压，另一端为0V。断电，在路测FP1已开路，说明逻辑板上有短路现象。仔细检查逻辑板上的贴片元件，发现Qp1表面烧焦炸裂，如图2所示。

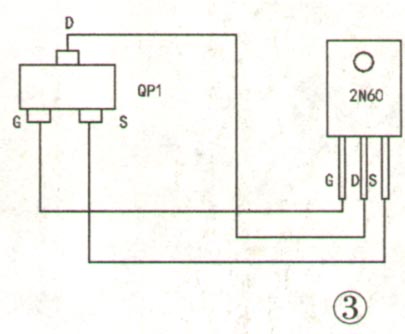

    根据QP 1外型及电路走向分析，该元件并非普通的贴片三极管，而应该是贴片场效应管，若为场效应管，是P沟道还是N沟道一时也无法准确判定。于是决定进行试验维修：用热风枪将损坏的Qp1取下，换上塑封的2N60，接引线连接到对应Qp1的G极、D极、5极，如图3所示。

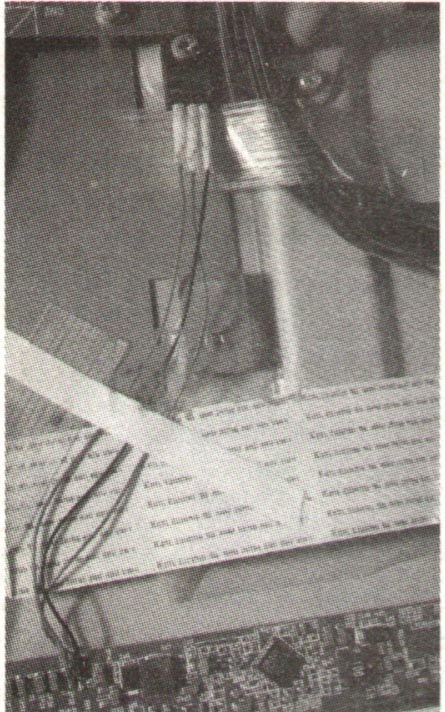

    然后将2N60用螺丝固定在主板一角的螺丝孔上，接着用0Ω的贴片电阻代换保险FP1。通电开机，图声正常。经过三天的试机老化，感觉2N60应能胜任。该机交付用户已三月有余，电话回访一直正常。
    维修记录：拆除逻辑板上的Qp1，恢复供电保险后，通电测量Qp1的各脚电压如下：G极11.7V、D极0.56V、S极11.7V；换用2N60后通电屏显正常，此时各脚电压如下：G极12.56V、D极17.42V、S极18.15V（用DT9205A型数字表测得）。
