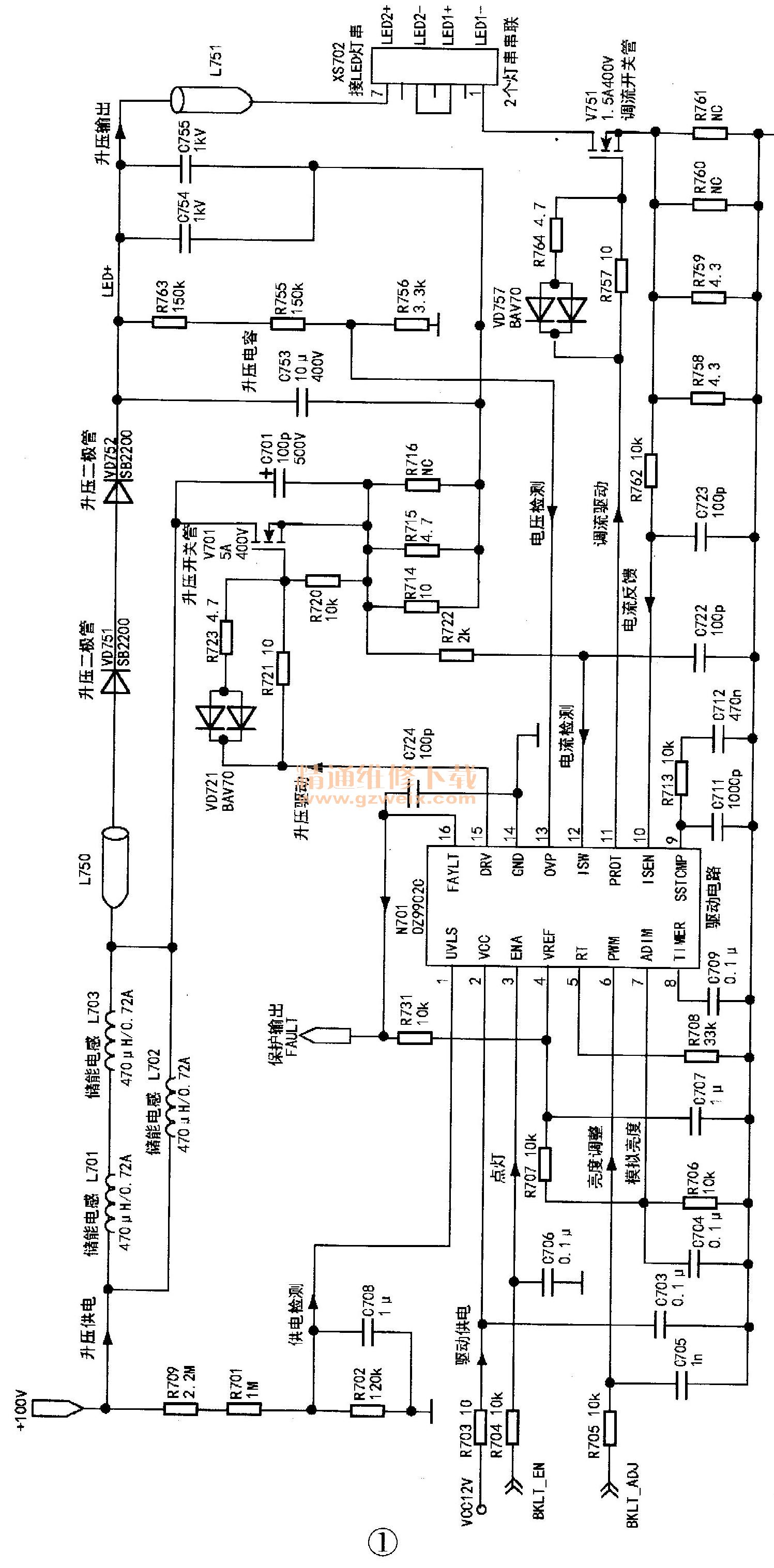

分析维修：判断背光灯电路有故障。该机背光灯电路如图1所示。

    该背光驱动控制电路以OZ9902C（N701）为核心组成，开机后开关电源输出的＋＋100V/0.3A电压为升压输出电路供电，VCC12V/3.5A电压经R703降压后为N701的②脚供电，主板来的BKLT-EN点灯电压送到N701的③脚，亮度调整（BKLT-ADJ，高电平）送到N701的⑥脚，N701启动工作，从15脚输出升压驱动脉冲DRV，使升压开关管V701工作于开关状态，在储能电感L701/L703（L702未装）和升压二极管VD751（VD752）、升压电容C753（10 μ F/400V）配合下，将电压提升到170V左右，通过连接器XS702的⑦脚为LED灯串供电。两个背光灯串串联，LED＋电压经XS702的⑦脚 LED2＋→⑤脚LED2-→③脚LED 1＋→①脚LED 1-流出，送到调流开关管V751的D极。同时，N701的11脚BROT输出电流调整驱动脉冲，控制V751的导通程度，达到调整LED灯串电流的目的。

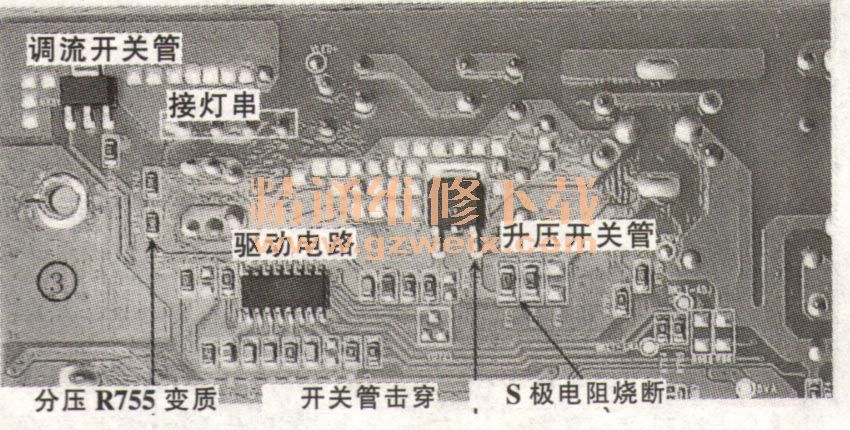

    测量开关电源输出的100V电压，开机瞬间约为87V，几秒钟后上升到97V左右，这时伴音出现，测量背光灯供电电压为97V左右，说明背光灯升压电路没有工作。关机后，用万用表电阻挡测量背光驱动电路元件，发现升压二极管VD751（SB2200，见图2）及升压开关管V701击穿，R714（M）、R715（4.7Ω）烧断（见图3）。将上述损坏元件全部换新后，故障排除，此时LED＋电压为168V。
