康佳LC22ES61型液晶彩电图像彩色异常故障检修
来源:家电维修  作者:佚名  2017-02-01 08:44:59

    一台康佳LC22ES61型液晶彩电,开机后图像上出现色斑,如图1所示。

    根据现象分析,此故障的原因可能是总线中的屏参错误,或者是逻辑板电路异常。本着先软后硬的原则,先进入总线(按KK-Y315型遥控器上的“菜单”键,在菜单未消失前,再快速按“回看”键5次),但总线中并无屏参调节项。由于总线菜单中有“Initial”一项,于是选中此项进行初始化,完成后机器自动关机又开机,但故障现象依旧。至此,基本排除软件异常的可能性,转向检查逻辑板电路。

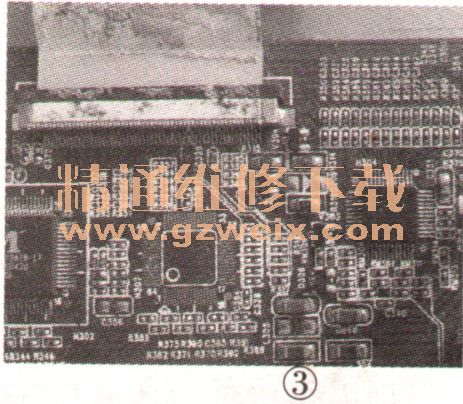

    该机逻辑板电路位于屏上方的长条形电路板上,通过软排线与屏体相连。找到逻辑板上的VGL、VGH测试点,如图2所示,测得其电压分别为-6V、25V,正常;又测得VDD、VDA也正常。因在逻辑板上未找到伽马电压测试点,于是仔细察看逻辑板上各IC型号,未发现常见伽马校正芯片型号,又转向察看主板电路,发现上屏线插座右侧安装有伽马校正芯片AS15-G(N304 ),如图3所示。看来该机的伽马电压并不在逻辑板上产生,而是在主板上产生。



    试机发现,开机几秒后N304的表面发烫,这明显不正常,再结合故障现象,判断AS15-G损坏,将其换新后试机,故障排除。


关键词:康佳彩电
