康佳LED 50M5580AF液晶彩电灰屏故障检修
来源:家电维修  作者:佚名  2017-09-21 09:07:37

    一台康佳LED 50M5580AF液晶彩电,开机灰屏,伴音正常。
    分析检修:开盖检查背光已点亮,这说明电源和背光电路以及主板的控制系统正常,可能原因有三个:一是主板没有输出LVDS信号,或上屏电压没有送达逻辑板;二是逻辑板有问题;三是屏体有问题。
    用示波器测逻辑板侧的LVDS信号正常,排除主板及上屏线异常的可能。测12V上屏电压正常,但逻辑板上的VAA、VGL、VGH等电压均为0V。手摸逻辑板上的DC-DC芯片发烫,且板上有轻微的“吱吱”声,难道该芯片坏了?先查负载,将MF368型指针万用表红笔接地、黑笔测VGH端,对地电阻只有170Ω,正常时VGH电压不低于20V,如此小阻值肯定不正常。因VGH电压通往屏体,所以逻辑板或屏体有问题都会引起本故障。拔下逻辑板和屏体的排线(左右各一条)、VGH端对地电阻上升到100W,插上右边一条,电阻为20kΩ,插上左边一条却为170Ω,很明显液晶屏的左边半屏坏了。

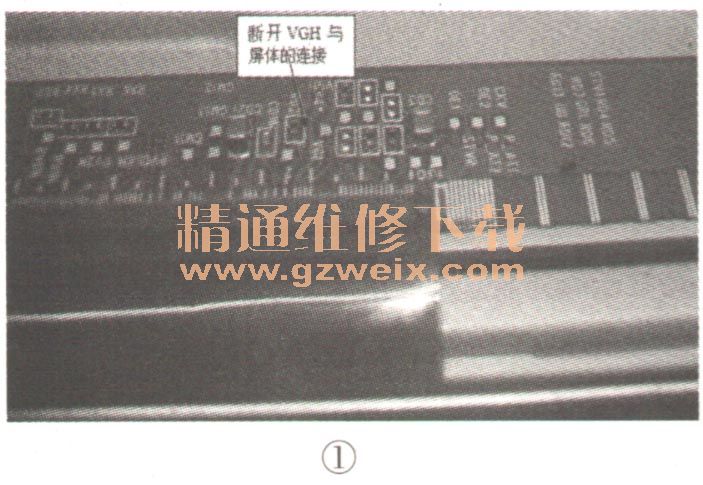

    尝试断开左侧屏边板通往屏体的VGH电压连线,如图1所示。开机,屏上出现图像,彩色完全正常,静止图像也无异常,但在显示运动画面时,左边有明显拖尾以及颜色混乱现象。因用户不同意更换液晶屏,接受此时的图像效果,维修到此结束。
