三洋50CE1120型液晶电视(主板M182XT01.S02 ),图像上有干扰横条,且干扰程度随音量变化
来源:家电维修  作者:佚名  2017-11-15 13:06:15

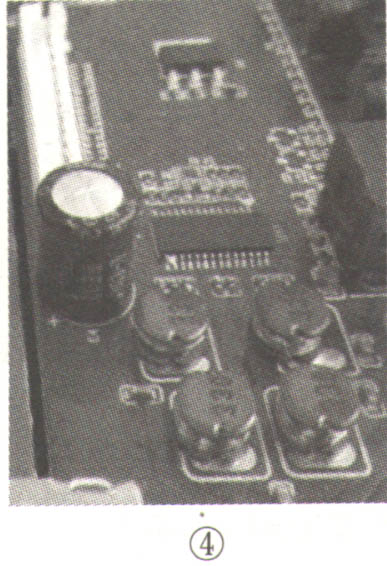

    分析检修:该机主芯片为TSUMV69XUS。从故障现象看,属于伴音干扰图像。按以前维修CRT电视经验判定,此故障系功放供电纹波增大所致。此机功放TPA3110D2与信号处理电路的供电均来自同一路12V电压。检查开关电源输出12V滤波电容C24、C25、C41正常,但功放供电支路12V滤波电容E4(470μF/16V)鼓包,如图4所示,换新后故障排除。
