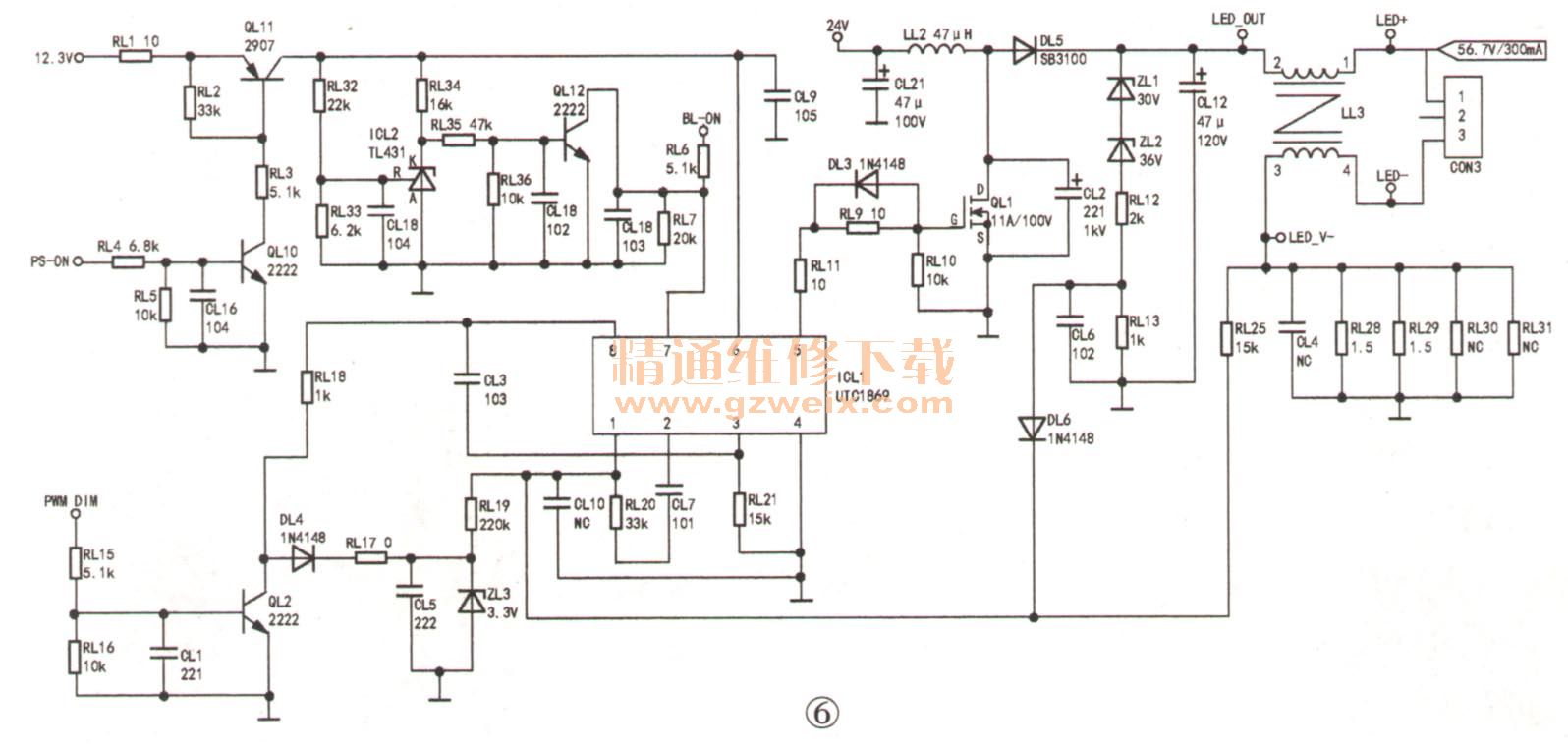

分析检修：通电开机后，反复切换频道，能听到喇叭中有变化的声音，说明主板控制正常。该机采用JCU25D -1 M6300电源组件，背光控制块UTC 1869（ICL1）外围电路如图6所示。

    ICL1的①脚为背光亮度与灯串阴极电流检测输入脚，通过①脚内接误差放大器控制⑤脚驱动脉冲占空比，从而调整加在灯条上的电压，达到控制背光灯亮度的目的。②脚为误差放大输出端，通过外接CL7、RL20反馈回①脚，补偿误差放大输出。③脚为空载限制设定。④脚地。⑤脚为驱动脉冲输出端。⑥脚为供电端，主板送来的PS＿ ON信号通过QL10控制QL11，二次开机后QL10、QL11导通，12.3V电压通过QL11接入⑥脚。⑦脚为BLON输入端，同时外接由ICL2与QL12组成的12.3V欠压保护电路。当12.3V正常时，RL32、RL33对11.5V分压所得电压高于IC2内2.5V基准电压，ICL2的A、K极导通，QL12截止，对⑦脚电压无影响；当12.3V大幅下降时，ICL2的R极电压低于2.5V、ICL2截止，QL12导通，⑦脚电压被拉低，ICL1停止工作。
    测量ICL1⑥脚电压为11.5V、⑧脚5V基准电压正常，但③脚外接RL21已开路，将其换新后故障排除。
    提示：1．在检修此背光不亮故障时，可断开ICL1⑦脚外部QL12，若背光亮，则检查ICL2、QL12组成的电路。2. LL3为灯电流平衡电感，灯工作电流的变化将引起LL3③一④绕组磁能的变化，通过互感在LL3①一②绕组间产生电动势，并叠加在LED＋上，使灯电流保持恒定。3．因为焊接固定元件的需要，ICL1及周围元件的下面均涂有粘胶，而这些粘胶易漏电引起黑屏、开关电源不启动等故障，这时可清理开关电源部分元件下面的粘胶。
