分析检修：根据故障现象分析，判断问题出在图像处理电路中。该机的图像处理过程如下：首先由主芯片ID110对送来的图像信号进行解码处理，然后由ID 100（FRC94XYH）进行数字化处理（包括隔行处理、图像缩放、加入数据使能及时钟信号），最后由LVDS编码器ID200，ID210进行LVDS编码处理。

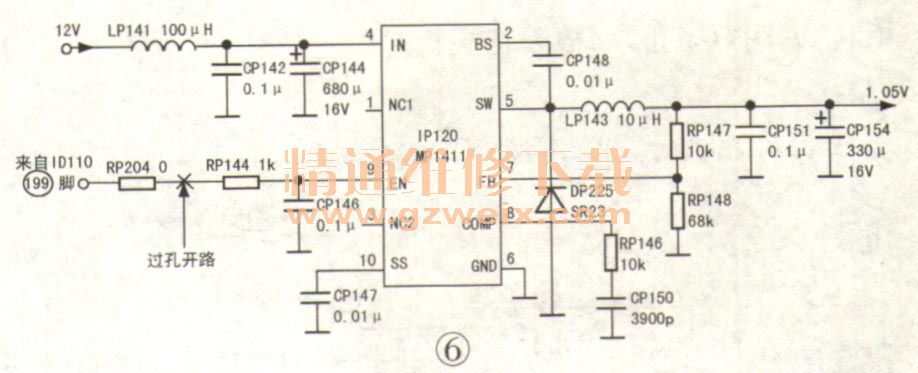

    由于屏上有完整的图像，因此可确认图像解码处理电路无故障。于是首先对图像数字化处理集成块ID 100供电端电压进行检查，发现1.05V供电为0v。该电压由IP120（MP1411）变换得到，如图6所示。

    测量IP120输入端④脚12V输入电压正常，但⑤脚输出为0v，且手摸IP120无明显温升，怀疑IP 120并未工作。测IP120使能端⑨脚电压为0v，正常时应为高电平。经查，RP204至RP 144之间的过孔开路。用一段导线连接RP204、RP 144后试机，1.05V电压恢复正常，故障消失。
