TCL L40M9型液晶彩电,二次开机后屏幕闪亮一下,随后黑屏,红色待机指示灯重新点亮
来源:本站整理  作者:佚名  2018-10-18 09:12:54

    分析检修:经查,主板上插座P803⑤、⑥脚无+12V电压,但11、12脚5VSTB待机电压正常。按遥控“开机”键后再测,P803⑤、⑥脚仍无+12V电压。测主芯片U300(MST6M19GL)开/待机端205脚未输出开机低电平,怀疑主芯片内部CPU的三个工作条件(电源、复位、时钟)不满足。

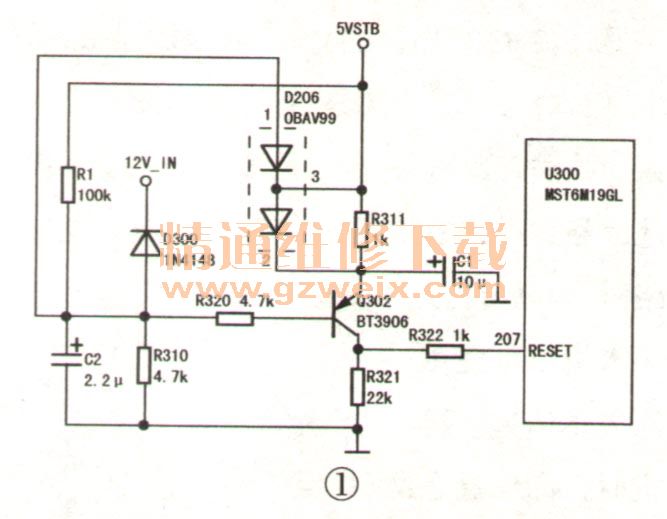

    测U300②、18、37、245脚的 AVDD 33(+3.3V)电压正常,46、47脚的时钟振荡波形也正常,但复位端颐脚始终未出现高电平。该机复位电路如图1所示,接通电源后+5VSTB电压一路加至Q302的e极,另一路给电容C1充电,同时通过R1给C2充电。因此时Q302的e-b结正偏,故Q302导通,。极高电平经R322加至U300的207脚。约30ms后,C2正极电压使Q302的e-b结反偏,Q302截止,U300的207脚为低电平,复位结束。检查复位电路,发现电阻R322开路,换新后试机,故障排除。
