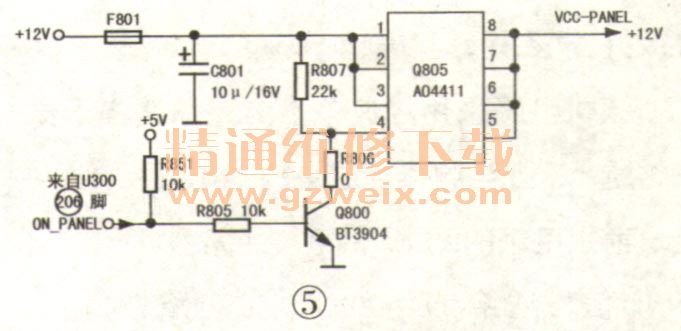

分析检修：试机，发现待机指示灯能从红色转变为绿色，且背光亮，说明供电及背光电路正常；从伴音正常看，U300内部信号处理电路损坏的可能性不大，故障部位可能在显示屏信号驱动电路中。测逻辑板＋12V供电端电压为0V。该机上屏电压控制电路如图5所示，当U300 206脚输出高电平时，Q800导通→Q805因④脚为低电平而导通升Q805⑤～⑧脚输出12V电压。

    经查，U300206脚已输出高电平信号，但Q800的c极却始终为高电平。焊下Q800检测，发现Q800的b、e极已击穿！换新Q800后试机，故障排除。
