该机故障现象是开机后，首先在屏幕中央出现一条两端不到头的水平亮线，水平亮线的亮度不高，不同于场扫描电路停止工作的水平亮线那么亮，声音正常，然后在亮线上下约l0cm区域出现压缩的图像，线性极羞，两边呈梯形状，此时中间的亮线依然存在。

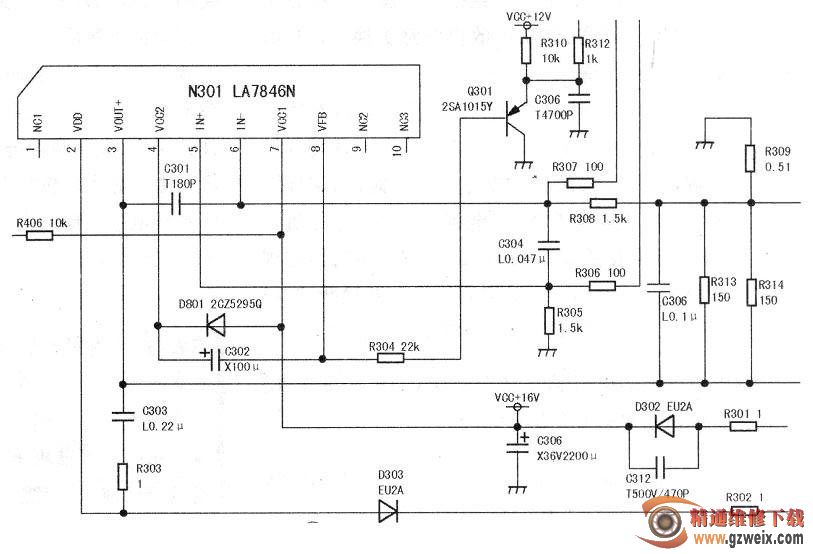

　　观察该机故障现象，显然说明场扫描电路工作异常。拆机后首先对电路板进行认真仔细的检查，未见明显的虚焊接触不良的焊点。检测整机供电系统，测量+B145V电压正常，电源输出的其他各组电压也正常，测量由行输出变压器次级输出的场输出供电电压±16V均正常，视放电压+220V也正常，说明行扫描电路工作正常。测量场块LA7846N的各脚电压无明显异常，如图所示，输入端⑤、⑥脚电压相等，为0.8V（用MF50型指针式万用表测得），场输出端③脚电压接近0V（正常），又测量从数字板输出的场激励信号VD+/VD-相等（也为0.8V）无异常，虽然查阅资料说是0.58V左右，但可能因为所用测量仪表不同，略有误差是容许的，不能判断TDA9332/OM8380①、②脚输出场激励信号异常。断电后用万用表电阻挡测量场块LA7846N及其周围元件，包括升压电容、升压二极管、场偏转电流取样电阻等都未见异常。在不能确定场块是否损坏的情况下，便用购得的一块新LA7846N换上试机，故障依旧。

　　第二天继续检修，转换思路：是否数字板输出的场激励信号不正常？于是，将固定数字板的焊脚吸空，小心地将数字板拔下，发现该机行场扫描处理电路采用OM8380H，因行扫描工作正常，说明OM8380H的供电正常。检查OM8380H和场扫描电路有关的引脚：⑥脚外接场锯齿波形成电容C692(0.1μF/63V)；(16)脚外接场基准电流设置电阻R695(39kΩ)。将C692和R695拆下测量，均无异常，代换无效。检查其他元件未见异常。在以上检查无果的情况下，只能怀疑场偏转线圈有问题。

　　于是拔下偏转线圈插头，测量场偏转线圈直流电阻为10Ω左右，因无正常数据可查，也不知道是否正常，毕竟更换偏转线圈并非易事。

　　万般无奈之下，上网求助，在家电维修论坛上搜索CHD29158关键字，忽然看到一条和我这台机器很相似的故障现象，故障原因是并联在一起的场偏转线圈中有一组开路。通常CRT显像管的场偏转线圈由两组组成．一般这两组线圈不是采用串联连接，就是采用并联连接。早期的分立元件场输出电路采用串联连接（电阻在几十欧姆），属于高阻，后来的集成电路场输出电路采用并联连接方式（电阻在几欧姆到十几欧姆），属于低阻。结合故障现象分析，感觉很有道理。马上焊开场偏转线圈的接点，将两组线圈分开，测量果然有一组偏转线圈开路，而正常的一组场偏转线圈直流电阻为10Ω。购得一新同型号偏转线圈组件，换新后故障排除。
