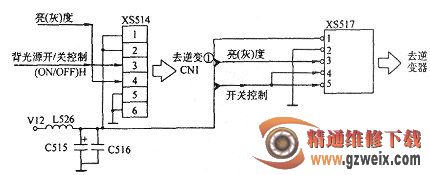

出现此类故障时，首先断电再通电，检测12V输出电压是否正常。若正常，则检测整机12V电压是否正常。若异常，则分别断开XS514、XS817、XS611、XS504排线，检测12V线路是否短路。若断开XS504后，短路消失，则断开排线接屏端，检测屏内供电是否短路。若未短路，则检测排线的④脚与(36)脚是否短路。若短路，则更换之，观察故障是否消失。若开机图像、伴音正常，但适配器电源指示灯和主机电源指示灯均不亮，拔下适配器，检查适配器是否不良。若适配器良好，则检查数字板是否不良。实际检修中，因XS504、数字板供电电路内部短路而引起此类故障较常见。数字板与逆变器相连接的排插XS514、XS517如图所示。
