出现“黑屏”故障时，可说明电源供电、整机公共通道基本正常，其故障可能是CPU工作不正常、背光灯（逆变器）未工作或LCD屏损坏所致。先通电开机，从侧面观察LCD屏，看背光灯是否点亮。

　　若不亮，则说明背光灯未工作，拆开电视机后壳，检测图像数字处理（控制）集成电路PW113的(200)脚开机指令是否正常。

　　若正常，关机，在路检测U802(MP1410ES)的③脚(SW)对地电阻值是否正常。

　　若电阻值为0Ω，则检查U802的③脚外接稳压二极管VD802是否短路。

　　实际检修中，因稳压二极管VD802短路而引起“黑屏”故障较常见。

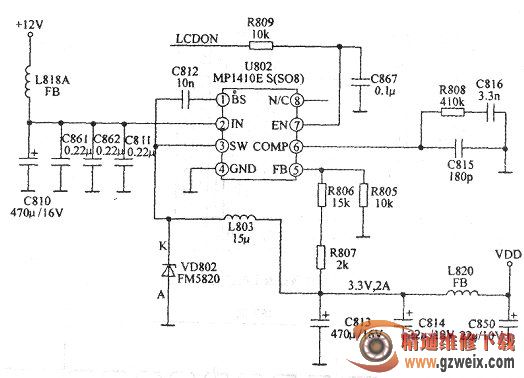

　　康佳LC-TM3008型液晶彩电电源管理电路部分截图如下图所示。
