此机为三星40英寸液晶电视，分别由四块板组成：数字信号处理主板＋主电源高压二合一电源板＋屏幕驱动逻辑板＋CCFL灯管背光板（见图1）。

    按照常规检查思路，该现象主要为高压板反馈电路起作用导致，如：高压过高，出现保护、反馈电路出现问题导致无反馈电压、反馈电流过大、背光灯损坏或者接触不良等故障，使高压输出不平衡，高压逆变电路会停止振荡，最终停止高压输出，此外显示器黑屏、IC输出过高等都会导致该问题。
    经查主板送给高压板的信号正常，此机用的是20灯高压板电路，高压和背光板用的是X1692B方案，有过流过压保护电路。
    用短路法强行点灯测试，能将所有灯点亮，但仔细观察其中有一个灯管特别亮，且此灯管的取样变压器冒烟损坏（显然是此灯管电流过大所致），以为是灯管问题，将此灯管的插座拔掉取消不用，结果另一个灯管也出现同样问题且无规律。
    一时未找到故障原因，只好代换背光板和高压板，故障依旧，最后决定拆机检查灯管（拆机检查灯管的风险很大，需要将液晶屏拆下来，稍微失误就可能报废液晶屏），拆开机后结果发现：20只灯管的公共接地线中间部分已被高压打火烧断，将其用线接好修复故障排除。
    事后分析其原因，厂家生产时工艺存在问题，此处焊锡存在假焊现象，由于工作在高压状态，最初在轻微打火状态下不会影响其性能（所以厂家在生产测试时不会发现问题），到用户手里使用后，随着时间的推移，打火将电路板慢慢击穿烧烂直至故障出现。

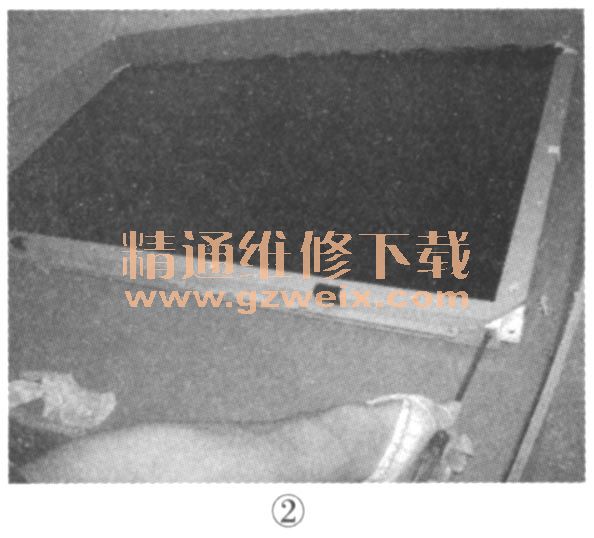

    该电视主要是屏内部的灯管出现问题，首先把屏拆开，卸下屏的四角边框螺丝，见图2。

    然后把边框拿下，把液晶面板和塑料托架一同取下，记住在取下的时候液晶面板和托架尽量不要分开，应一同取下以防液晶面板折断，见图3。

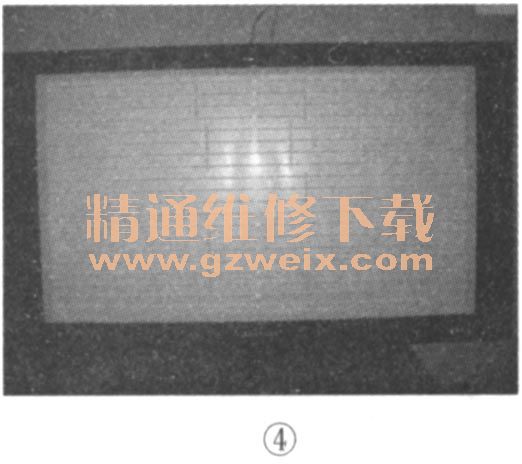

    取下以后的内部全貌见图4。

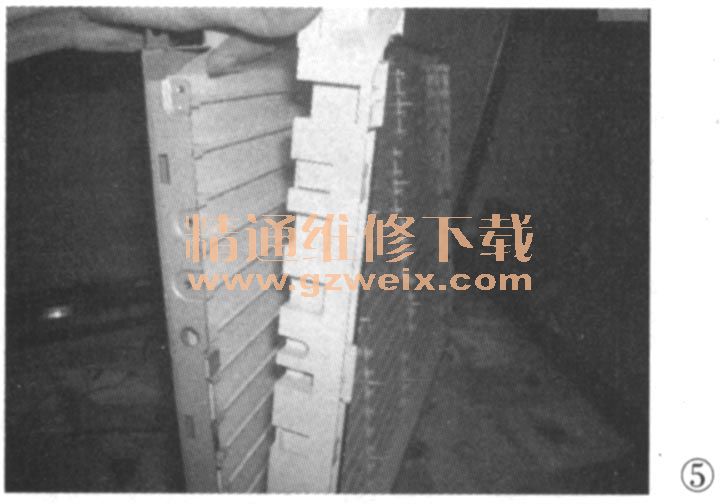

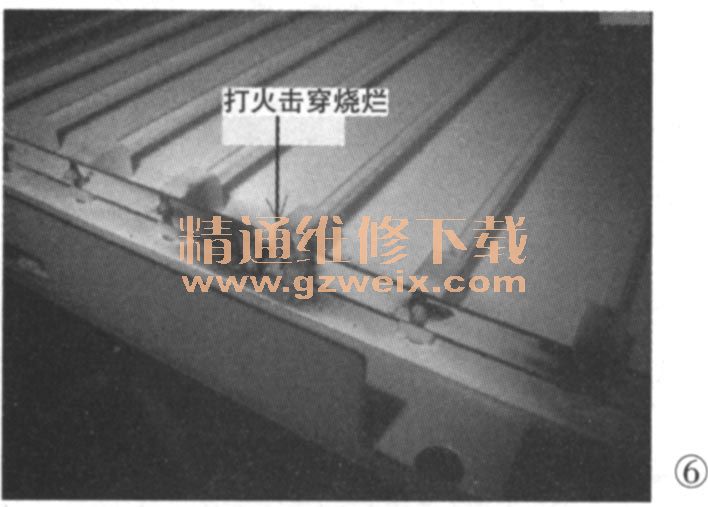

    分离出灯管，见图5。接着按图6～图8进行检查维修。
