一台长虹 JCL35D-2MC 400型电源板彩电，开机黑屏，背光不亮。

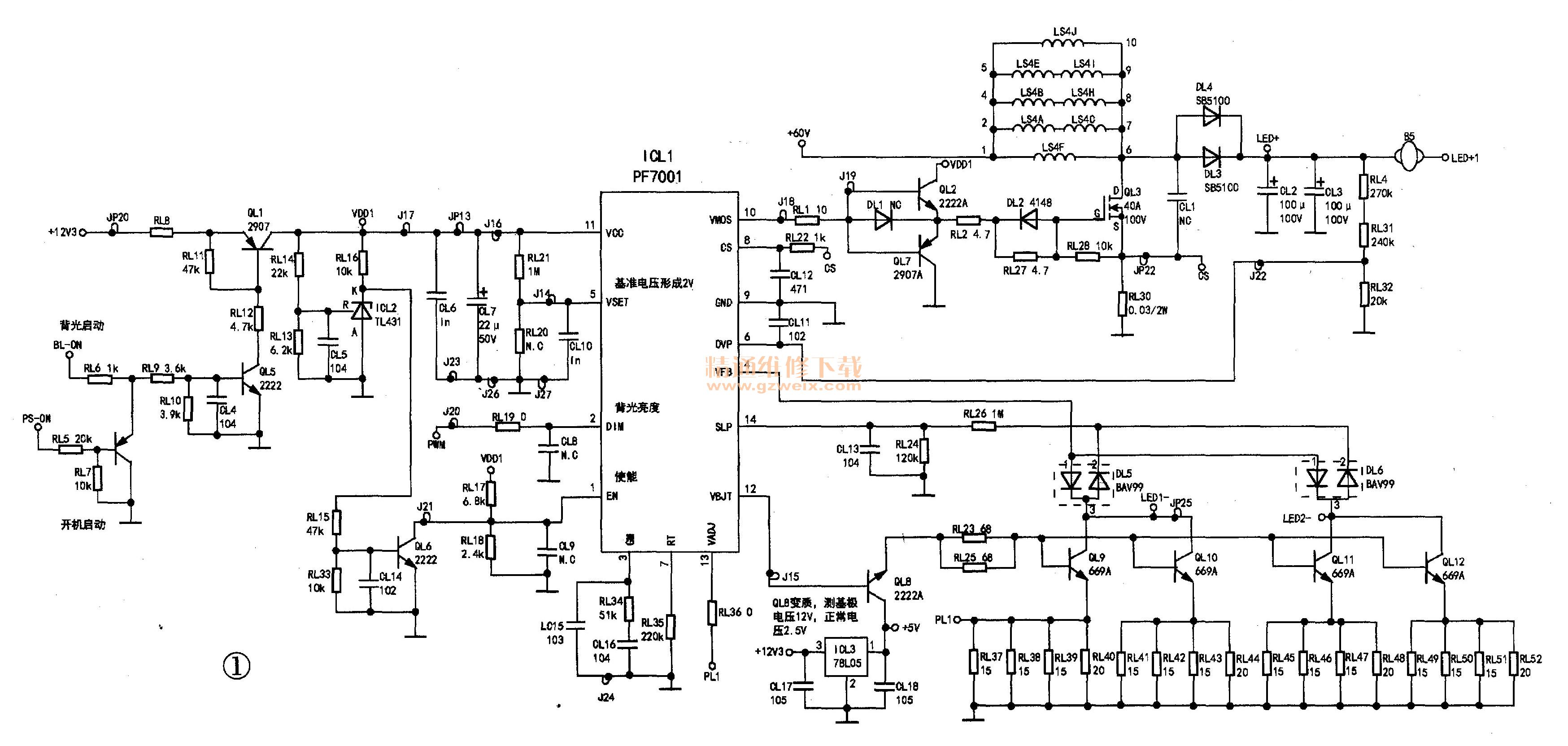

    通电检测，电源板12V正常，背光驱动供电CL2、 CL3处有70V电压，LED灯串的LED＋电压为69.8V，正常时LED＋电压应为120V左右，说明二次升压电路有问题。该电路由ICL1（PF7001）、QL3等电路组成，如图1所示。通电检测ICL1每个脚的电压，发现①脚（EN）、②脚（背光亮度控制）和⑧脚（供电）电压正常，而③脚（补偿控制端）、④脚（参考电压端）电压为0V，12脚（灯电流驱动）有12V电压，14脚（灯条短路保护端）有0.7V电压，显然这4个脚电压都不正常，尤其是12脚电压。找一个正常的电源板，测12脚电压是2.59V，且把12脚外接0Ω电阻J15断开，12脚的电压也会变成12V，并且背光也会不亮，由此判断原电源板12脚外接的元件有问题。换QL8（2222A）后LED背光亮，故障排除。测量换下来的QL8各极阻值基本正常，把它装到好的电源板上通电，LED灯条不亮，说明确是QL8的问题。
