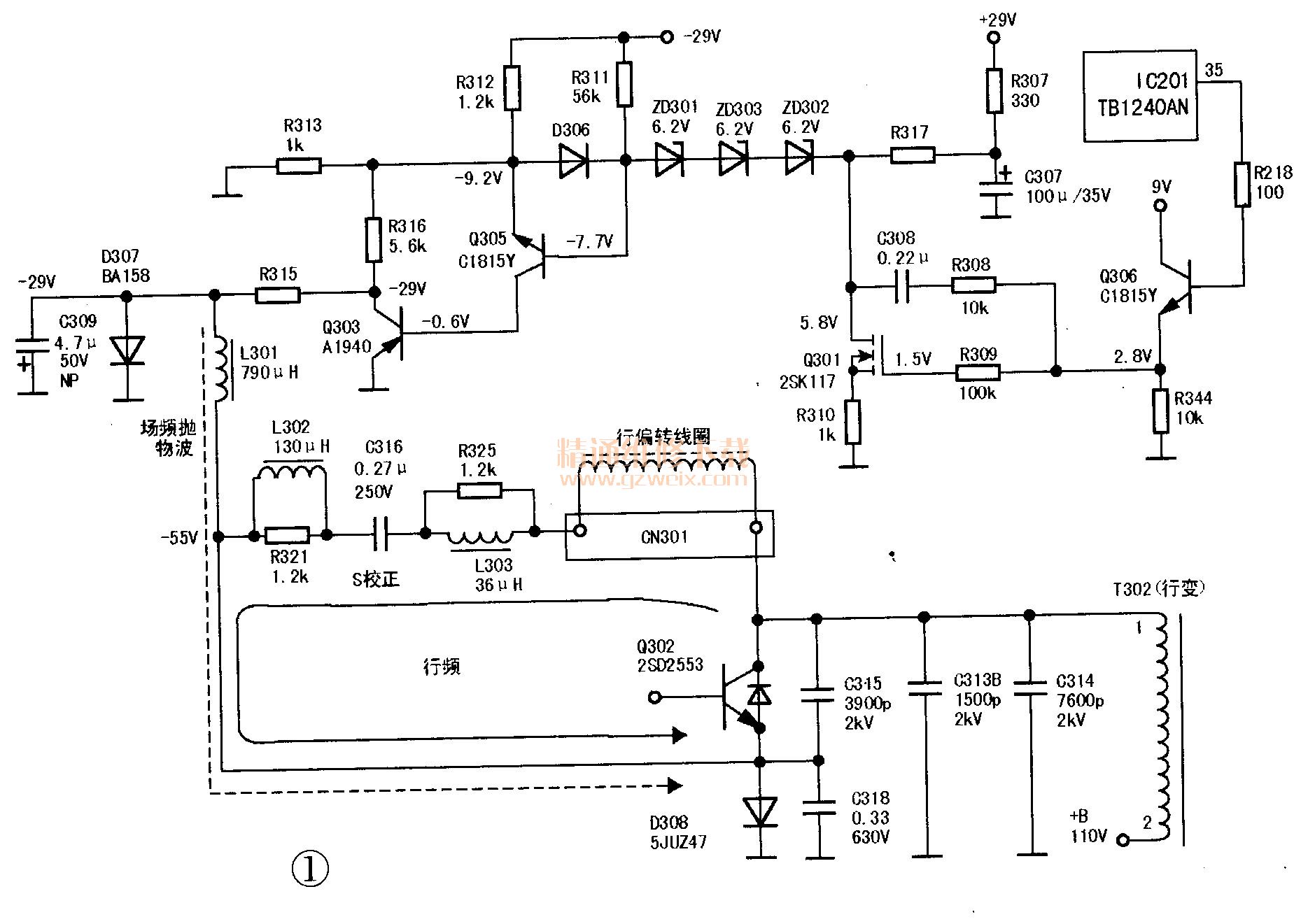

一台创维25NL9000型高清彩电，5T20机芯，光栅严重水平枕形失真，决定先对水平枕校电路进行检查，相关电路见图1。更换场频抛物波电压形成电容C309（此电容应为无极性电解电容，有的机子用极性电解电容代之）未见成效；检查水平枕校电路供电-29V，正常；查枕校信号放大管Q301正常；查水平枕校信号功率放大组合Q305与Q303工作正常。

    水平枕校信号来源于TV信号处理IC201的35脚，经Q306射随后至Q311的G极，信号电压正常为2.8V。此信号经Q305与Q303功率放大后加在行输出电路中，查行电路元件C318击穿。C318的容值，图标0.33/630V，实为123J/630V。因手上没有123J/630V的电容，分别用三种容值为0.047k/630V, 7n2J/630V,632J/ 1600V的电容代之，只有632J(6300pF）的电容效果较好，水平枕形失真基本消失，但行幅较大（注：123表示容量为12000pF,J为精度）。

    此机属总线控制型，主板上未设行幅、行中心调整电位器，只能通过I℃总线，采用改写软件数据的方式调整行幅。但手上无5T20机芯彩电的总线调整资料，只能参考5T03机芯彩电的总线调整。经反复摸索，得出5T20机芯进入工厂模式（D模式）的方法为：先进入S模式，即按住面板上的“音量一”键使屏显音量至“0”后  不松手，再按遥控器上的“屏显”键进入S模式，然后又一次按“屏显”键便退出S模式。退出S模式后，再重复上述操作一次，就可进入D模式，屏幕上有"D”字符显示即可。

    进入“D”模式后，按遥控器上的菜单键，可分别调出00-11各子菜单，按“频道＋／一”键改变子菜单参数项；按“音量＋／一”键调整子菜单参数项内具体数据，按遥控器上的“待机”键可退出“D”模式。相关的子菜单原始数据如下（括号中的中文为笔者注）：在D模式中，按遥控器上的菜单键找到子菜单，FACTORY MENU 11;按频道“＋／一”键到HEHT（50Hz行幅）项；按音量“＋”键将数值由“00”逐渐增大，此刻行幅随之渐缩。当数值达“07”时，数值停止增加，但现状是行幅仍然较大，当光栅有节目内容时，台标及左右两侧竖行字幕仍被遮掩，无法显示。显然，总线对此项的调整能力已是“鞭长莫及”了，只得退出“D”模式。

FACTORY MENU (工厂模式菜单)             03
    HPOS (50Hz行中心值)                 10
    HPOS (60Hz行中心值)                 11
    VP50 (50Hz场中心值)                  06
    VP60 (60Hz场中心值)                  00
OSD（调整后可变动屏显字幕位置）    IE

FACTORY MENU （工厂模式菜单）          11
    VEHT                                04
    VEHTS                               04
    HEHT (50Hz行幅）                    00
    HEHTS (60Hz行幅）                   04
    HIT (50Hz场幅）                     2D
    HITS (60Hz场幅）                  2A
    VLIN                              0A
    VLINS                             08
    VSC                               0D
VSCS                              0C

    资料介绍，调整s校正电容可对行幅进行调整，决定采取此方法。找到该机S校正电容C316，图标为0.27/250V，实际值为304J/400V。在C316两端并联电容器，先并联一只0.047k电容，行幅明显见缩；再并联一只0.047k电容时，光栅的幅度有些过小，左右有黑边出现。随后，再次进入"D”模式，将子菜单11中的HEHT项数值，由“07”减至“05"这时光栅左右两侧黑边消失，节目内容中的两侧竖行字幕位置也达最佳。
