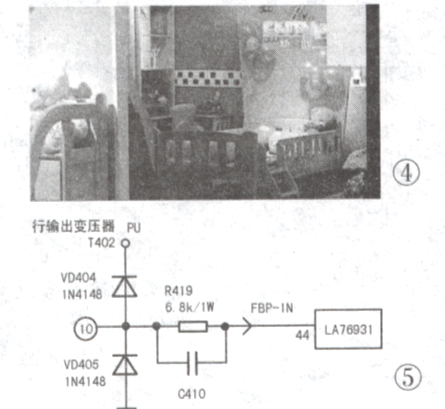

分析检修：电视开机电视图像正常，光栅左移，右边出现黑边（见图4），图案标志向左移的故障，面板按键不起作用。分析既然图像正常，而光栅右移说明与行扫描系统的AFC电路有关，查LA76931的20脚未见异常，查T402行逆程信号与到LA7693144脚（FBP输入）的线路，查T402行输出变压器⑩脚输出的行逆程信号经R419 , C410并联，外接VD405短路，原来由于VD405对地短路将行逆程信号拉低，使LA76931的44脚得不到该信号脉冲，从而出现该故障。相关电路见图5。
