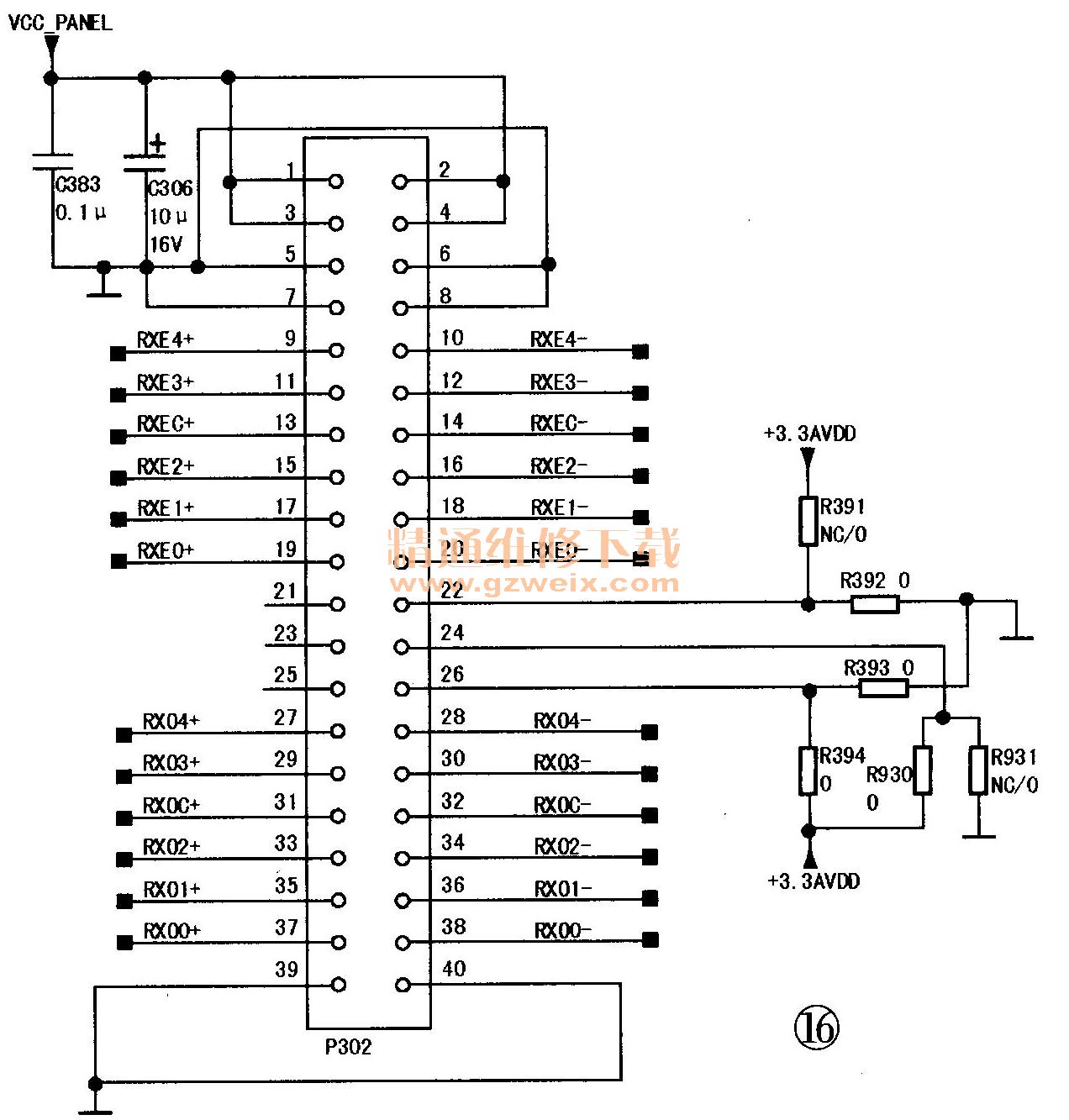

分析检修：通电试机，背光亮，无图像。测得逻辑板上的供电电压12V正常。更换主板后试机，图像正常，可见故障原因是原主板有问题。根据经验，怀疑原机主芯片MST6M19（U300）损坏，代换后出现图像，但花屏，怀疑数据有问题，重新写人数据后故障依旧。接下来仔细检查LVDS上屏线及主板上的插座，如图16所示，并重点检查LVDS插座与主芯片相连的抗干扰（EMC）电感，发现插座37脚外接电感不通，用导线短接后试机，图像正常。
