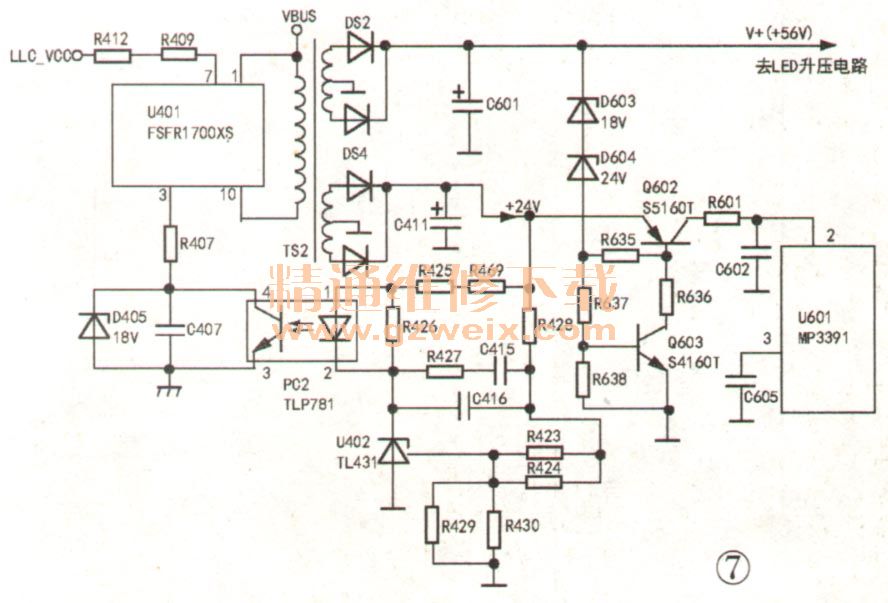

输入所有信号源试机，均为黑屏，观察背光LED灯条，发现没有点亮。测量背光驱动电路控制块U601（MP3391）电源端②脚供电电压为0V，正常值为+24V、U601②脚电压是经Q602开／关控制后供给的，如图7所示。Q602是否导通受稳压管D603、D604控制。开关电源送至背光驱动板的V＋电压大于42V时，D603、D604才导通，这时Q603、Q602也才导通。测量D603负极电压不足＋38V，显然故障在由U402、PC2为主构成的电源稳压输出电路中，经查光电祸合器PC2的③、④脚（光敏三极管）漏电，更换PC2后故障排除。

    该机的故障机理是：当PC2的③、④脚漏电后，相当于PC2的①、②脚（发光二极管）的发光强度增大，电源控制块U401输出的开关脉冲占空比减少，输出电压降低，背光驱动电路因欠压保护电路动作而停止工作，从而出现黑屏。
