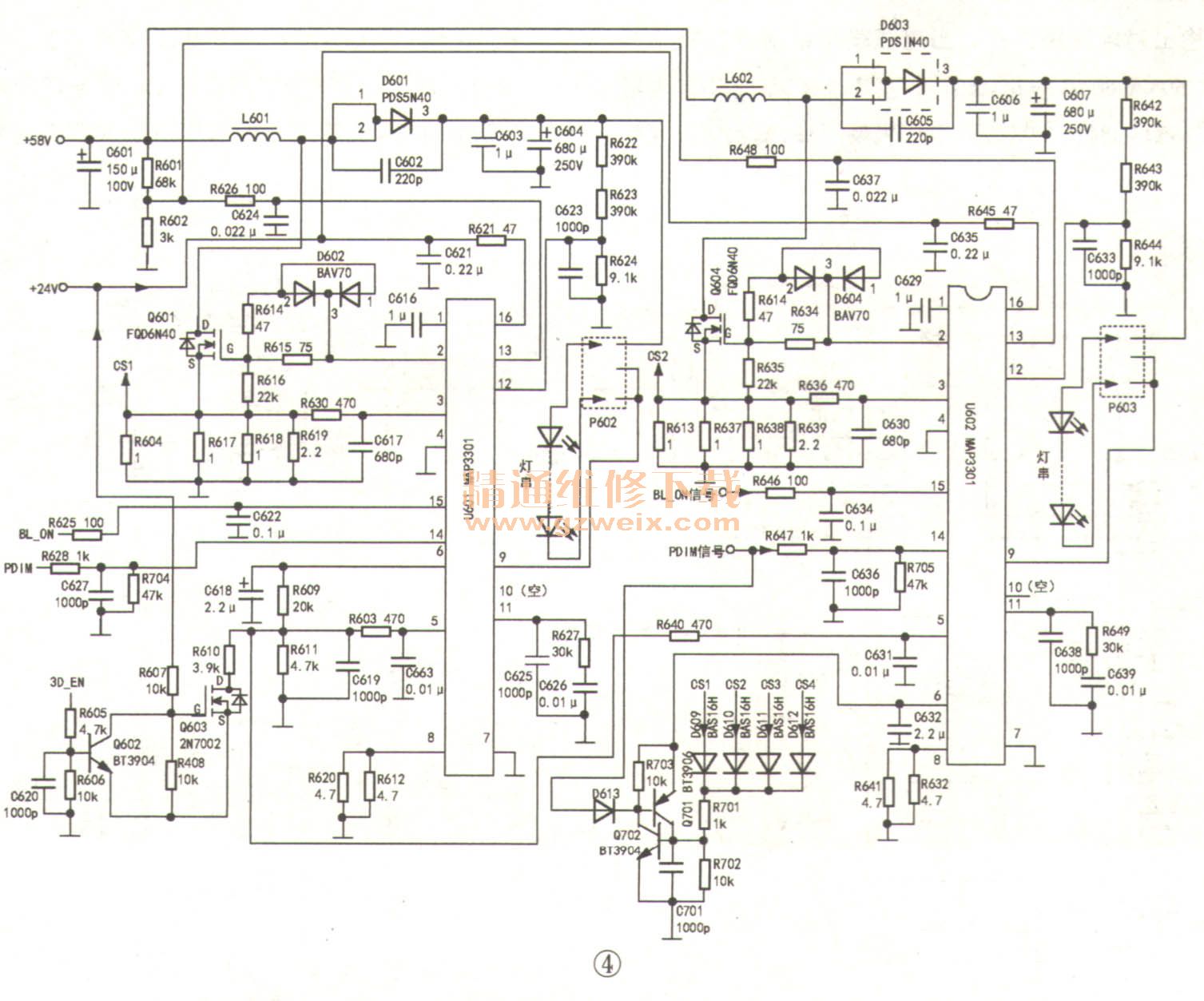

该机背光电路见图4。根据屏幕闪烁故障原因，首先检查MAP3301 16脚的＋24V电源电压及升压电路的＋58V输入电压，均未发现异常；接下来测量欠压保护电路R601、R602连接处的取样电压，在光栅明暗闪烁时，该电压在1.7V～2.1V之间波动，怀疑是欠压保护电路有问题。对R601、R602进行检测，未发现异常；对欠压信号传输电路中的阻容元件进行检测，发现旁路电容C637（0.024μF）漏电。换新后试机，R601、R602连接处的取样电压稳定在2.8V。复原电路后开机，故障排除。
