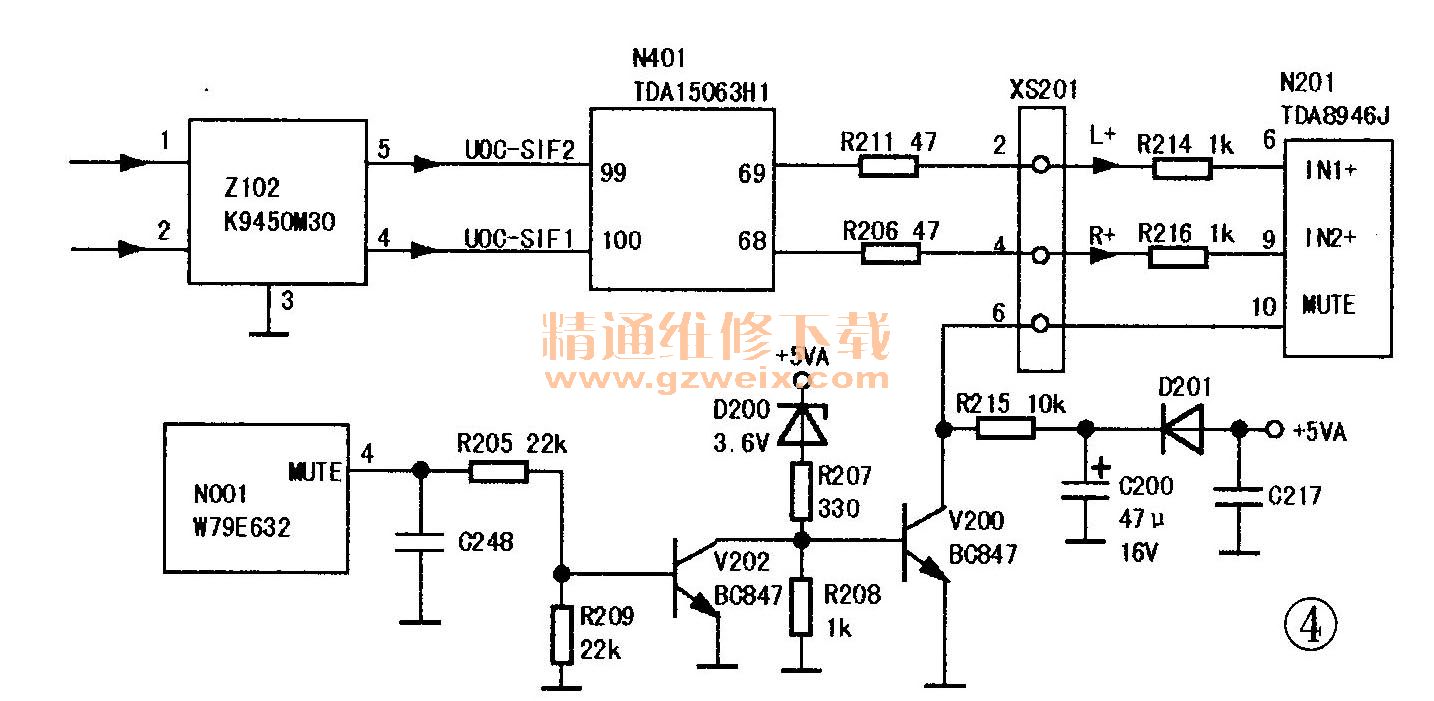

分析检修：本机音频信号处理电路如图4所示，从伴音声表面滤波器Z102 （K9450M30）输出的TV伴音中频信号直接送给N401（TDA15063H1），在其内部先进行混频、解调、立体声解码等音效处理，再与其他端口输人的音频信号进行音频选择，接着进行模数变换、音效处理，最后分别输出三组音频信号，其中一组音频信号从N401的68、69脚输出，送给伴音功率放大器N201 （TDA8946J），另外两组分别用作监听和耳机输出。

    另外，本机设有开／关机静音或按遥控静音电路。当开机或按遥控时，微处理器N001（W79E632）的④脚输出＋4.5V高电平，三极管V202导通，V200截止，此时插座XS201的⑥脚为＋4.5V的高电平，则N201因⑩脚为高电平而静音；当关机时，电容C200上的电压通过电阻R215使插座XS201的⑥脚处于高电位，即让N201静音。
    实测XS201的⑥脚电压为＋4.5V，说明该机一直处于静音状态。按静音键时，N001的④脚电平能高低变化，这说明前级控制电路正常。拆下静音控制管V202后试机，伴音正常。检测拆下的三极管，发现其c、e极漏电，换新后故障排除。

    提示：本机采用超级单芯片TDA15063H1完成伴音中频、音频切换、音效处理等功能，若内部电路异常，易出现伴音音量失控现象，即将音量调到很小，伴音声仍很大。
    另外，该机伴音输出电路的电阻R214、R216损坏，会导致无伴音；静音处理电路的电阻R208、二极管D201等器件损坏，或伴音输出控制插座XS201接触不良，会出现伴音不静音或误静音故障。
