分析检修:试机观察后发现图像偏暗,但菜单字符及菜单背景亮度正常。输人YPrPb信号试机,图像亮度正常。这说明微处理器N001(W79E632)的34脚输出的字符信号正常,数字视频处理器N504(MST61510A)的200脚输出的亮度调节PWM信号正常,故障点应在模拟音视频处理电路中,尤其是视频亮度信号电路。

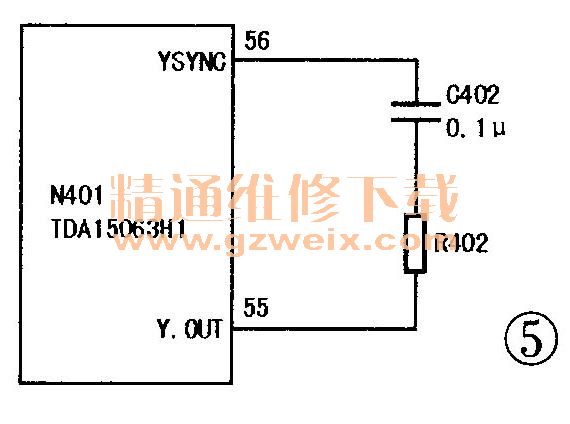

该机同步分离出的Y(亮度)信号送到N401 (TDA15063H1)的56脚,经内部电路处理后从55脚输出,如图5所示。测得N401的55脚电压为0.5V,比正常值+1.5V低,检查其外围电路,发现贴片电容C402漏电,换新后输人有线电视信号试机,图像亮度恢复正常。
