长虹60Q3R型液晶彩电,图像正常,无伴音
来源:家电维修  作者:佚名  2018-11-16 11:28:21

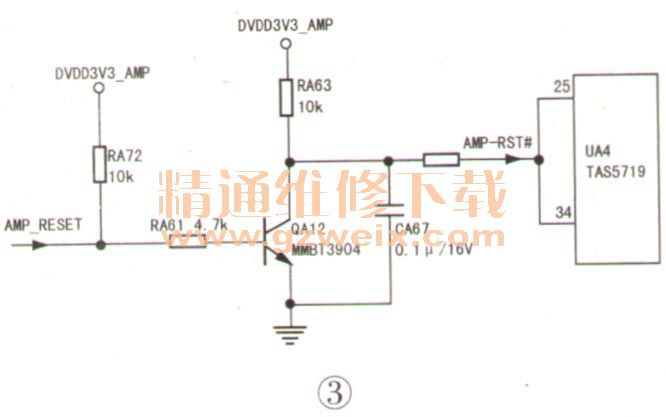

    分析检修:图像正常,说明主芯片工作基本正常,判定伴音功放电路或喇叭有故障。测功放块UA4(TAS5719)的35、36脚12V供电正常,13、14、27脚3.3V供电也正常,19脚静音控制端也为正常的高电平,但25、34脚(复位端)为低电平,正常时应为高电平。系统对功放进行总线控制前,先输出高电平复位信号,经QA12倒相后输出低电平复位信号,通过25脚对UA4内的总线控制电路进行状态重置,如图3所示。随后系统输出低电平信号,UA4的25脚恢复成高电平状态,此电平也同时接入UA4 34脚内的耳机功放电路。测量QA12b极为低电平,正常,但QA12的c极也为低电平,异常。经查,发现电阻RA63开路。更换RA63后试机,故障排除。
