一台飞利浦42PFL7432液晶彩电，上电后蓝灯闪烁，无声无光，遥控和键控均无效。

    分析检修：先检查电源，发现待机5V电压随蓝灯闪烁而大幅波动，显然在这种情况下是不能正常开机的。引起电源波动的原因有两种：一是负载过重；二是电源输出能力有问题。拔掉电源板上的所有电压输出插头后再通电，待机5V电压很稳定，外接10Ω假负载仍很稳定（此时无开机信号）。再测主板上的5V电压输入端的对地电阻也不小，外接5V电压测得其负载电流仅50mA，这说明主板上无直流短路现象。

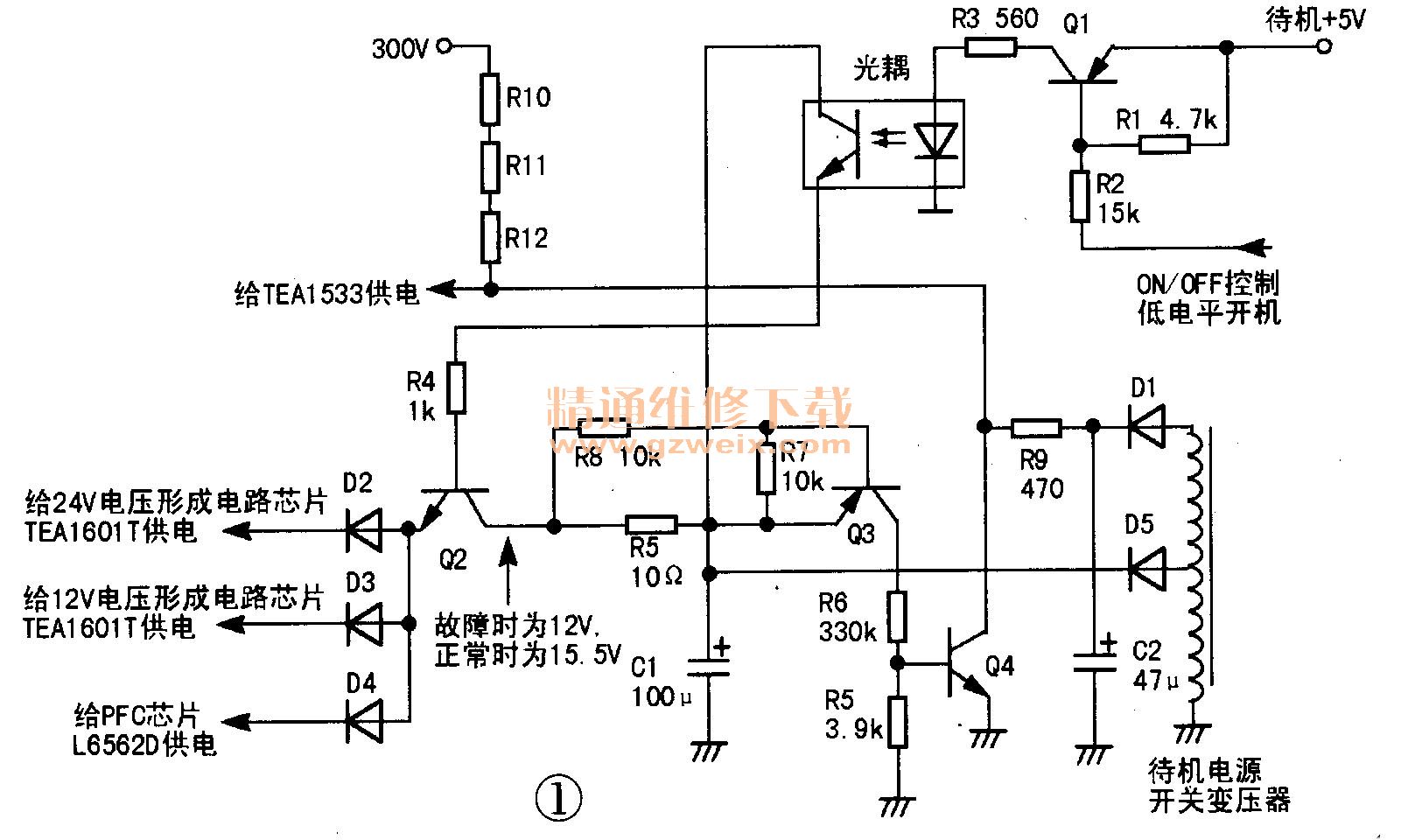

    通过上述检查，认为问题还是在电源板上。该机电源由4块芯片组成，待机电源采用TEA1533AT,12V,24V电源电路各用一块TEA1601T ,PFC芯片是L6562D o为便于检修，决定先找到该板的开／待机控制端（power on/o助。虽然该电源板上所有插座旁边没有引脚功能标记，大部分零件也无编号，但还是有规律可循：12V,24V电压输出电流较大，一般用三四根线并联使用，地线也如此；poweron/off控制引脚一般不会在背光板供电的插座中，而是和待机5V电源在同一个插座中，并且该端通常会连接一只数千欧姆的电阻，电阻另一端与一只贴片三极管（应为基极）相连，一般线路板上的铜箔也比较细，按以上规律顺利找到控制端（但此机控制端和待机5V不在一个插座上），以此为起点按实物画出部分电路图，如图1所示（元件编号是自加的）。

    【提示】该电源板三路电压输出的负极弃电源板上并不相通，而是通过插线在主板上连通，因此摘板检修时，需在电源板上连通，以防误判。

    开机流程如下：通电后，待机电源电路输出+5V电压，CPU接到开机指令后发出一个低电平信号，Q1导通，5V待机电源通过Q1,R3给光耦发光二极管供电，光耦次级三极管导通，Q2也导通，C1上的16V电压经R5 , Q2及D2 D4给三块芯片供电，整机启动。

    现在待机5V电压不正常，疑似处于间歇振荡状态，测待机5V控制芯片TEA1533电源端②脚（VCC）电压也在大幅波动。因TEA1533的②脚还外接Q4的c极，测得Q4的b极电压也在波动。试着短路Q4的b,e极后，待机5V电压稳定，这说明Q4间歇导通造成TEA1533工作电压丢失，使待机5V不正常。分析电路，发现该电源在芯片供电回路中设置了一个过流保护电路，R5为取样电阻，取样电压送至Q3的b,e极。当电流超过一定值时，Q3导通，Q4也导通，短路TEA1533供电。TEA1533停止工作后，C1上的电压消失，Q3 , Q4截止，300V电压经R10-R12给TEA1533供电，TEA1533又启动工作，如此反复形成间歇振荡。

    从原理分析判断该机芯片供电回路有过流现象，测得D2-D4负端对地电阻都很大，并无短路现象，难道是R5变值引起误保护？测量R5阻值，发现其值已增至75Ω，换上10Ω贴片电阻后开机，一切正常。

    在此，笔者有点不明白：为什么要在芯片供电回路中设置过流保护电路，在其他机器上似乎没见过这种设计，具体原因请高手指教。
