长虹LED32760X彩电电源故障检修
来源:本站整理  作者:佚名  2014-10-13 08:29:49

    故障现象:三无(无图、无声,指示灯不亮)。

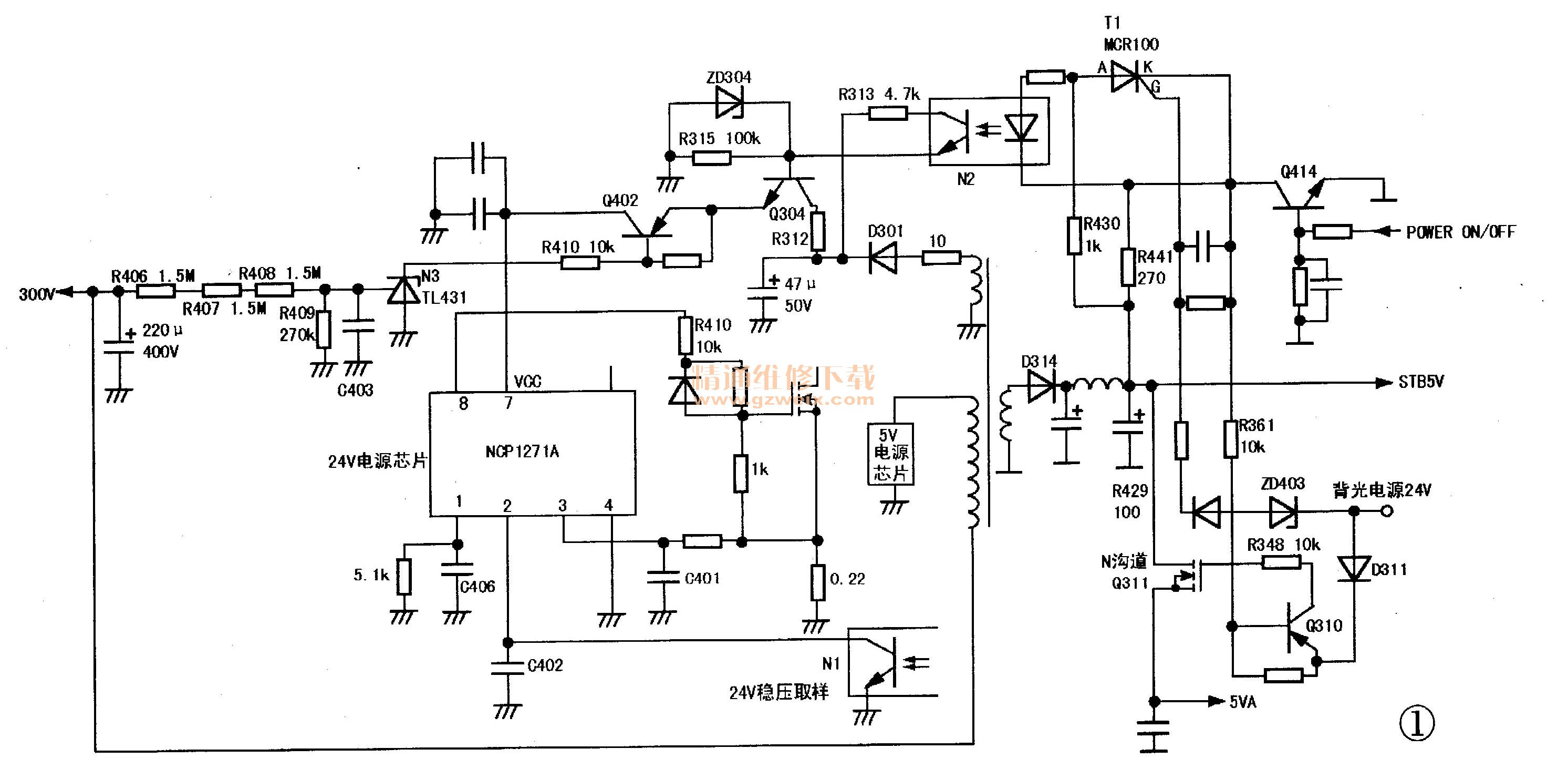

    分析检修:测电源有STB5V电压输出,但无24V背光供电输出。在CRT彩电中,若5V副电源正常,电源指示灯就会亮;二次开机后开机指示灯亮。液晶电视的指示灯大多由CPU控制,若副电源正常但灯不亮,则表明CPU工作不正常。查3.3V供电正常,晶振两端有脉冲波形,复位信号也正常。该机键控为触摸式,CPU有KEYO和KEY1二个端口,触摸开机键,测二个端口有电压变化,但不开机,怀疑FLASH程序存储器(EN25Q32A)有问题。测得EN25Q32A数据脚有脉冲波形,并且主板上的POWER ON/OFF端口为高电平,这说明CPU已经送出开机信号,由此判断问题出在电源板上,按实物画出部分电路,如图1所示。

    该机24V电源芯片NCP1271A的⑦脚为VCC电源端,其开机过程如下:主板发出POWER ON高电平信号后,Q404导通,光耦N2导通,Q304导通,开关电源在热地侧输出的19V电压经Q304稳压后输正常情况下),NCP1271A的⑦脚得电工作,输出24V电源。
    测得Q402的e极已有17V电压,但c极电压为0V、TL431的K极电压为16V、Q402和TL431组成电源电压过低保护电路。300V直流电压(该机无PFC电路)经R406~R408和R409分压后,正常时TL431、Q402均导通。现测得TL431的K极电压为16V,说明TL431没导通。查300V电压检测取样电阻,发现R406开路,换新后背光亮,整机工作正常,故障排除。
    该机5VA主电源和5VSTB是同一个开关电源提供,5VA输出由POWER ON和24V电源共同控制,当POWER ON为高电平时,Q404导通,其c极为低电平,Q310也导通,与此同时24V电源工作。24V电压经D311和导通的Q310及R348给Q311的G极加上高电平,Q311导通,给主板输出5VA电压。如果24V电压不正常,5VA也无输出,整机不会工作。
    该电源的24V过压保护由可控硅执行,当24V电压过高时,ZD403击穿,T1因G极为高电平而导通,开/待机控制光耦N2内部的发光二极管的电流被旁路,24V电源停止工作,5VA停止输出,整机停止工作。24V电压消失后,虽T1的G极高电平消失,但可控硅一旦导通,只要A、K极间电流大于维持电流就会一直导通。由于STB5V一直有电,只要Q404导通,则T1的A、K极间就一直有电流通过,电流回路如下:STB5V→R430→T1的A、K极→Q404→地。由于5VA和24V电压消失后,主板会发出POWEROFF信号,24V电源停止工作,整机进人待机状态。
    因本机无电源开关,在机器修复后经过测量发现该机的具体开机过程如下:插电后就有5VSTB电压输出,CPU工作,发出POWER ON高电平信号,24V及5VA电压输出正常,约2s后指示灯亮,随后CPU发出POWER OFF低电平信号,24V及5VA电压无输出,进入待机状态,指示灯一直亮。
    遥控或键控开机后,POWERON信号一直为高电平,指示灯闪烁二次后熄灭,24V与5VA电压输出正常,这时指示灯持续闪烁,直到整机正常工作后才熄灭。如果24V与5VA电压输出正常,但背光因故不能点亮,指示灯会闪烁几次后熄灭,约4秒又亮,进入待机状态。
    尽管不同机型液晶彩电的指示灯的亮灭规律不尽相同,但在检修液晶彩电前,可先了解其指示灯的亮灭规律,这有助于故障部位的判定。值得一提的是,部分液晶电视有两种待机方式:一是遥控关机,此时面板指示灯亮;二是按面板电源键关机,此时指示灯不亮,在此状态下,主板和电源均处于最小功耗状态,这时用遥控器无法开机,只能按面板电源键才能再次开机,这时易误判电视机有问题。
